Stopfbuchsventile oder Faltenbalgabdichtung: welche Spindelabdichtung wofür

Stopfbuchsventile sind in österreichischen Kraftwerken, Fernwärmenetzen und Industrieanlagen die Regel — und in den meisten Fällen genau die richtige Wahl. Trotzdem liegt bei jeder Neubeschaffung und bei jedem Tausch dieselbe Frage auf dem Tisch: Stopfbuchspackung oder Faltenbalg mit nachgeschalteter Sicherheitsstopfbuchse? Die Entscheidung fällt nicht am Katalogpreis, sondern an fünf nachprüfbaren Größen: Medium und Temperatur, Schalthäufigkeit und Hub, Wartungszugang im laufenden Betrieb, Bauhöhe samt Antriebsauslegung und das Verhalten im Schadensfall. Dieser Beitrag ordnet diese Größen so, dass Sie die Entscheidung in der Planungsphase treffen können statt bei der ersten Leckage an der Spindel.

Sitz oder Spindel: zwei Dichtstellen, zwei verschiedene Fragen

Bei einer Armatur gibt es zwei Dichtstellen, die in Ausschreibungen regelmäßig vermischt werden. Die eine ist die Dichtheit am Sitz: Wie viel Medium geht in geschlossener Stellung durch die Armatur hindurch? Dafür gilt EN 12266-1 mit den Leckageraten A bis D, und sie entscheidet darüber, ob eine Armatur weichdichtend oder metallisch dichtend ausgeführt wird. Diese Frage behandeln wir ausführlich in den Beiträgen zu weichdichtenden und metallisch dichtenden Absperrklappen und zu den Bauformen der Absperrschieber.

Die andere Dichtstelle ist die Abdichtung nach außen, dort wo Spindel oder Stange das Gehäuse durchdringt. Sie hat mit der Sitzdichtheit nichts zu tun. Eine Armatur kann in Leckagerate A am Sitz dicht sein und trotzdem an der Spindel tropfen — und umgekehrt. Nur um diese zweite Dichtstelle geht es hier, und nur hier stehen Stopfbuchspackung und Faltenbalg zur Wahl.

Der Unterschied ist grundsätzlich: Die Stopfbuchse ist eine dynamische Dichtung. Sie dichtet gegen eine bewegte Spindel ab, und jede bewegte Dichtung hat eine zulässige Restleckage. Der Faltenbalg ist eine statische Trennung. Er schließt den Spindeldurchtritt hermetisch ab und nimmt die Bewegung über seine eigene Verformung auf. Alles, was danach folgt, ergibt sich aus diesen zwei Sätzen.

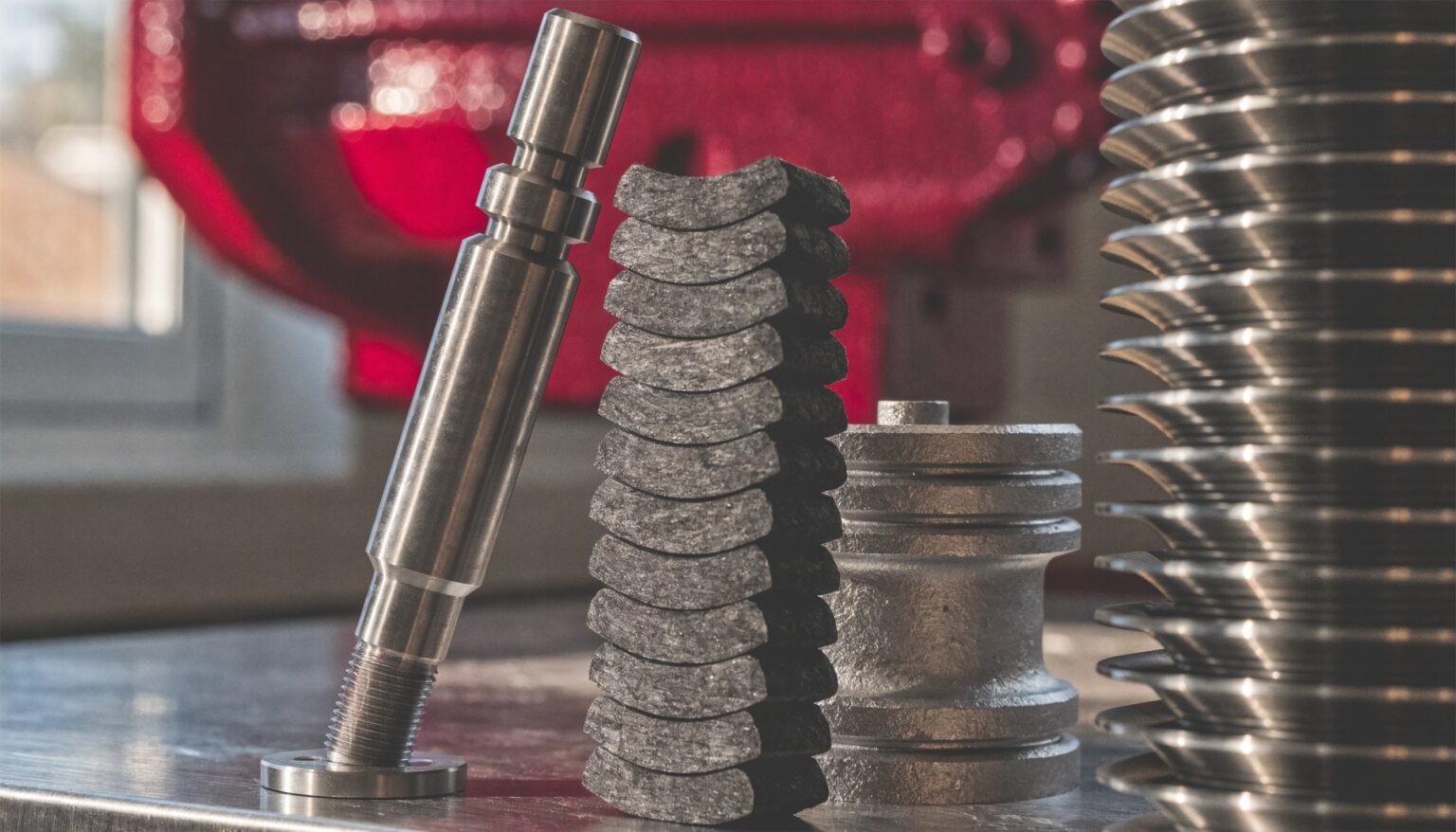

Die Stopfbuchspackung: Aufbau, Werkstoffe und Verhalten im Betrieb

Eine Stopfbuchse besteht aus einem Packungsraum, mehreren Packungsringen, einem Grundring, einem Druckring und der Stopfbuchsbrille, über die die Packung axial verspannt wird. Durch diese axiale Vorspannung presst sich die Packung radial an Spindel und Packungsraumwand. Genau dieses Verhältnis — axiale Kraft erzeugt radiale Flächenpressung — bestimmt Dichtheit und Reibung zugleich.

Als Werkstoffe sind im Armaturenbau drei Gruppen üblich:

• Reingraphit, meist als Ringe aus expandiertem Graphit mit Flechtringen als Abschluss, oft mit Edelstahl- oder Inconel-Einlage gegen Extrusion. Einsatzbereich bis rund 550 °C in Dampf, in Luftatmosphäre mit Oxidationsinhibitoren. Der Standard für Heißdampf.
• PTFE, als Chevron-Ringe oder geflochten, chemisch nahezu universell, reibungsarm, aber bei etwa 220 bis 260 °C am Ende und mit deutlichem Kaltfluss. Die Wahl bei Chemie, Kälte und Medien, die Graphit angreifen.
• Kombinationen aus PTFE-Graphit oder Aramid-Graphit für den mittleren Temperaturbereich und für Medien mit Feststoffanteil.

Entscheidend für das Verhalten über die Jahre ist nicht der Packungswerkstoff allein, sondern die Nachspannung. Eine starr verschraubte Brille verliert Flächenpressung, sobald die Packung setzt oder die Temperatur wechselt. Ein Tellerfederpaket unter der Brille hält die Vorspannung über Setzbeträge und Temperaturzyklen hinweg konstant. Für Armaturen, die selten zugänglich sind oder die über Jahre ohne Nachziehen laufen sollen, ist dieses federbelastete Paket die wirksamste einzelne Maßnahme — und der Mehrpreis dafür liegt weit unter dem eines Faltenbalgs.

Faltenbalg mit Sicherheitsstopfbuchse: Aufbau und Grenzen

Beim Faltenbalgventil sitzt zwischen Oberteil und Spindel ein mehrlagiger Metallbalg, meist aus 1.4541, 1.4571 oder bei aggressiven Medien aus Nickelbasislegierungen. Er ist unten am Kegel oder an der Spindelführung und oben am Gehäuse dicht verschweißt. Das Medium steht damit ausschließlich am Balg an, die Spindel läuft außerhalb des Mediums. Eine bewegte Dichtfläche gibt es nicht mehr.

Hinter dem Balg sitzt in jeder ordentlich ausgeführten Armatur eine Sicherheitsstopfbuchse. Sie ist im Normalbetrieb drucklos und hat keine Aufgabe. Erst wenn der Balg reißt, wird sie zur Dichtung und hält die Anlage so lange, bis abgefahren werden kann. Zwischen Balg und Sicherheitsstopfbuchse liegt üblicherweise ein Leckageanschluss, an den ein Druckschalter, eine Schauglasleitung oder ein Ableitungsrohr angeschlossen wird. Dieser Anschluss ist kein Zubehör, sondern der Grund, warum die Bauart überhaupt funktioniert. Ohne Überwachung bemerken Sie den Balgbruch erst, wenn auch die Sicherheitsstopfbuchse durch ist — dann haben Sie weder Vorwarnung noch die zweite Barriere.

Die Grenzen der Bauart liegen in drei Punkten: Der Balg hat eine endliche Lastspielzahl, er lässt sich nicht nachstellen, und er verlängert das Oberteil. Alle drei kommen gleich noch dran.

Medium, Temperatur und Druck: die erste Entscheidungsgröße

Die erste Frage ist die nach dem Medium, und sie beantwortet in vielen Anlagen die Bauartfrage bereits allein.

Heißdampf und Heißwasser sind klassisches Stopfbuchsgebiet. Graphitpackungen sind dafür seit Jahrzehnten ausgelegt, der Werkstoff hält die Temperatur, und eine Restleckage aus Wasserdampf ist betrieblich beherrschbar. In Dampfkraftwerken und in der Dampfumformtechnik ist die Stopfbuchse daher die Regelausführung. Ein Faltenbalg ist hier nur dann das Mittel der Wahl, wenn die Armatur schwer zugänglich ist oder die Anlage grundsätzlich auf überwachte Doppelbarrieren ausgelegt wird.

Wärmeträgeröl ist der umgekehrte Fall. Thermalöl hat bei Betriebstemperatur eine sehr niedrige Viskosität, kriecht durch Packungen, an denen Wasser längst dicht wäre, und verkokt an heißen Oberflächen. Eine Leckage ist hier nicht nur ein Tropfen, sondern ein Brandrisiko an der Isolierung. In Thermalölkreisläufen ist der Faltenbalg deshalb in aller Regel die richtige Entscheidung — und zwar nicht als Komfortmerkmal, sondern als sicherheitstechnische Festlegung.

Gase, Lösemittel und toxische Medien gehören ebenfalls zum Faltenbalg. Gase finden jede Restleckage, die eine dynamische Dichtung naturgemäß hat, und bei gesundheitsgefährdenden Stoffen ist die zulässige Außenleckage so niedrig angesetzt, dass eine Packung sie allenfalls im Neuzustand erreicht. Bei Sicherheits- und Schnellschlussventilen in solchen Kreisläufen ist die Balgausführung meist bereits in der Spezifikation vorgegeben.

Zur Temperatur noch ein praktischer Hinweis: Der Balgwerkstoff setzt eine eigene Grenze, und sie liegt nicht automatisch über der der Packung. Ein Balg aus 1.4571 ist bei 400 °C bereits deutlich im Kriechbereich, während eine Graphitpackung dort problemlos arbeitet. Oberhalb von etwa 400 bis 450 °C ist die Stopfbuchse nicht die Kompromisslösung, sondern technisch die bessere.

Schalthäufigkeit und Hub: wo Stopfbuchsventile klar vorne liegen

Ein Metallbalg nimmt die Spindelbewegung über die Verformung seiner Wellen auf. Jeder Hub ist ein Lastspiel, und die zulässige Lastspielzahl ist endlich. Je nach Auslegung, Lagenzahl und ausgenutztem Hub liegt sie typischerweise zwischen einigen zehntausend und einigen hunderttausend Zyklen — und sie sinkt überproportional, je mehr vom konstruktiv möglichen Hub tatsächlich genutzt wird.

Für die Praxis heißt das: Eine Absperrarmatur, die ein paar Mal im Jahr betätigt wird, erreicht die Lastspielgrenze nie. Ein Regelventil, das in einer Kaskadenregelung permanent moduliert, erreicht sie unter Umständen in wenigen Jahren — und zwar ohne jede Vorwarnung, weil Materialermüdung sich nicht ankündigt. Deshalb sind in Regelkreisen mit hoher Stellhäufigkeit Stopfbuchsventile die robustere Bauart: Eine Packung verschleißt allmählich, zeigt das durch zunehmende Leckage an und lässt sich nachstellen oder tauschen.

Wenn in einem hochdynamischen Regelkreis trotzdem ein Balg gefordert ist, weil es das Medium verlangt, dann gehört die Auslegung über den tatsächlich genutzten Hub gerechnet und nicht über den Katalogwert. Ein Balg mit mehr Wellen und geringerer Dehnung je Welle kauft Lebensdauer. Diese Rechnung machen wir im Zuge der Auslegung mit — sprechen Sie uns darauf an, bevor die Armatur bestellt ist.

Nachstellbarkeit, Wartungszugang und Stillstandzeit

Diese Größe wird in Ausschreibungen am häufigsten unterschätzt, obwohl sie über die Betriebskosten entscheidet.

Eine Stopfbuchse ist im eingebauten Zustand instandsetzbar. Nachziehen der Brille ist bei vielen Ausführungen sogar unter Druck zulässig, ein Packungstausch ist bei drucklosem Strang eine Sache von Minuten, und die Packungsringe sind Lagerware. Für Armaturen in gut zugänglichen Strängen und für Anlagen mit regelmäßigen Revisionsfenstern ist das ein echter Vorteil: Der Schaden ist klein, planbar und ohne Armaturentausch zu beheben.

Ein Faltenbalg ist nicht nachstellbar. Ist er gerissen, wird das Oberteil oder die komplette Armatur getauscht. Das ist bei einer geflanschten Armatur in einem abstellbaren Strang machbar, bei einer eingeschweißten Hochdruckarmatur in einer Kraftwerkstrasse dagegen eine Revisionsaufgabe mit Fristenschweißen und Wärmebehandlung. Rechnen Sie an dieser Stelle die Stillstandzeit mit, nicht nur das Ersatzteil.

Umgekehrt gilt: Je schlechter eine Armatur zugänglich ist, desto mehr spricht für den Balg. Eine Stopfbuchse, die nie jemand nachzieht, weil sie hinter der Isolierung auf halber Höhe einer Rohrbrücke sitzt, ist auf Dauer die undichtere Lösung. Unsere Serviceabteilung nimmt diese Zugänglichkeit bei der Bestandsaufnahme auf — in der Praxis verschiebt genau dieser Punkt die Entscheidung häufiger als jedes Datenblatt.

Bauhöhe, Antriebskraft und Mehrkosten

Der Balg verlängert das Oberteil um die Balglänge plus den Raum für die Sicherheitsstopfbuchse. Je nach Nennweite und Hub sind das 100 bis 300 Millimeter zusätzliche Höhe über der Armatur. Bei Nachrüstungen in bestehenden Trassen ist das die erste Größe, die Sie prüfen sollten — die Einbaulänge nach EN 558 bleibt gleich, die Bauhöhe nicht. Isolierkästen, Bühnenunterkanten und Handradzugänge sind in Bestandsanlagen schnell das Ausschlusskriterium.

Bei der Antriebsauslegung verschieben sich die Kräfte, sie werden nicht einfach kleiner. Die Packungsreibung entfällt, dafür kommen die Federrate des Balgs und die Druckkraft auf die wirksame Balgfläche hinzu. Letztere wirkt bei steigendem Betriebsdruck gegen die Schließrichtung und ist bei großen Nennweiten der dominierende Anteil. Ein Antrieb, der für eine Stopfbuchsausführung ausgelegt wurde, passt deshalb nicht automatisch auf dieselbe Armatur in Balgausführung. Die Schnittstelle nach ISO 5211 mag identisch sein, das erforderliche Moment ist es nicht.

Zu den Kosten: Je nach Nennweite, Druckstufe und Fabrikat liegt die Balgausführung beim Ein- bis Dreifachen der Stopfbuchsausführung, bei kleinen Nennweiten relativ teurer als bei großen. Diese Zahl allein führt in die Irre. Die belastbare Rechnung stellt den Mehrpreis gegen die erwartete Zahl der Packungswartungen über die Anlagenlaufzeit, gegen die Stillstandzeit je Wartung und gegen die Folgekosten einer Leckage beim konkreten Medium. Bei Dampf in einem zugänglichen Strang fällt diese Rechnung fast immer für die Stopfbuchse aus. Bei Thermalöl auf einer Rohrbrücke fast immer für den Balg.

Verhalten im Schadensfall und was in die Dokumentation gehört

Die beiden Bauarten versagen unterschiedlich, und das ist für die Anlagensicherheit wichtiger als die Dichtheit im Neuzustand.

Eine Packung versagt allmählich. Die Leckage nimmt über Wochen zu, wird bei der Begehung sichtbar und lässt sich durch Nachziehen überbrücken, bis das nächste Stillstandsfenster kommt. Das Versagen kündigt sich an und ist beherrschbar.

Ein Balg versagt plötzlich. Ein Ermüdungsriss an einer Wellenwurzel ist von außen nicht erkennbar, und ab dem Bruch steht das volle Mediumsdruckniveau an der Sicherheitsstopfbuchse. Diese ist als Rückfallebene ausgelegt, nicht als Dauerdichtung. Deshalb ist die Überwachung des Leckageanschlusses zwischen Balg und Sicherheitsstopfbuchse keine Option, sondern Teil der Bauart. In Anlagen mit kritischen Medien wird dieser Anschluss auf einen Druckschalter in die Warte geführt.

Zur Dokumentation: Wo eine Spezifikation Anforderungen an die Außenleckage stellt, geschieht das in der Regel über ISO 15848-1 mit den Dichtheitsklassen AH, BH und CH und den zugehörigen Ausdauerklassen. Diese Prüfnachweise sind beim Hersteller abrufbar und gehören in die Anlagendokumentation. Die Werte gelten für den geprüften Zustand und die geprüfte Zyklenzahl — eine Armatur mit Klasse BH ist nach fünfzehn Jahren Betrieb nicht automatisch noch in Klasse BH. Wir führen diese Nachweise für die von uns vertretenen Fabrikate mit und legen sie der Lieferung bei.

Häufige Fragen zur Spindelabdichtung

Woran erkenne ich, dass eine Stopfbuchse am Ende ist und nicht nur nachgezogen gehört?

Wenn Nachziehen die Leckage nicht mehr beseitigt oder nach kurzer Zeit wieder auftritt, ist die Packung gesetzt oder verschlissen. Ein zweites Merkmal ist die Spindel selbst: Riefen oder Fressspuren auf der Spindeloberfläche lassen keine Packung mehr dicht werden, egal wie fest die Brille angezogen wird. Dann ist die Spindel das eigentliche Bauteil — wir behandeln das im Beitrag zu Riefen an Absperrklappen, Schiebern und Ventilen.

Kann ich eine vorhandene Stopfbuchsarmatur auf Faltenbalg umrüsten?

In der Regel nicht durch Teiletausch. Der Balg verlangt ein anderes Oberteil mit anderem Spindelaufbau und anderer Bauhöhe. Bei manchen Fabrikaten gibt es ein Balgoberteil als Austauschbaugruppe für dieselbe Gehäusebaureihe — das ist ein Fall für die Prüfung am konkreten Typenschild. Schicken Sie uns die Daten, dann sagen wir, ob es eine Baugruppe gibt oder ob die Armatur getauscht wird.

Was ist bei Absperrschiebern anders als bei Ventilen?

Beim Schieber bewegt sich die Spindel über den vollen Hub durch die Stopfbuchse, und dieser Hub ist deutlich länger als bei einem Sitzventil gleicher Nennweite. Das belastet sowohl die Packung als auch einen etwaigen Balg stärker. Balgausführungen sind bei Absperrschiebern daher seltener und auf kleinere Nennweiten beschränkt. Für große Nennweiten in Dampf ist die Graphitstopfbuchse mit federbelasteter Brille die übliche und die bewährte Lösung.

Reicht eine Sicherheitsstopfbuchse allein, ohne Überwachung des Leckageanschlusses?

Technisch funktioniert sie auch ohne. Betrieblich verlieren Sie damit aber genau den Vorteil, für den die Bauart bezahlt wurde: die Vorwarnung. Ohne Überwachung läuft die Anlage nach einem Balgbruch unbemerkt auf der letzten Barriere weiter. Der Druckschalter oder zumindest eine sichtbar geführte Ableitung kostet im Verhältnis zur Armatur wenig.

Welche Fabrikate führen Sie in beiden Ausführungen?

Für Regelaufgaben führen wir RTK und HORA, für Stahlarmaturen im Kraftwerksbereich PERSTA — alle drei sind sowohl in Stopfbuchs- als auch in Faltenbalgausführung lieferbar. Welches Fabrikat für welche Aufgabe passt, haben wir im Beitrag zu den von uns vertretenen Herstellern zusammengefasst.

Fazit

Die Wahl zwischen Stopfbuchse und Faltenbalg ist keine Frage von gut und besser, sondern von Medium und Zugänglichkeit. Stopfbuchsventile sind die richtige Wahl bei Dampf und Heißwasser, bei hohen Temperaturen jenseits von 450 °C, bei hoher Stellhäufigkeit und überall dort, wo die Armatur für eine Wartung erreichbar ist. Der Faltenbalg mit Sicherheitsstopfbuchse ist die richtige Wahl bei Wärmeträgeröl, bei Gasen, bei gesundheitsgefährdenden oder brennbaren Medien und bei Armaturen, an die im Betrieb niemand herankommt.

Die beiden Fragen, die Sie vor der Beschaffung beantworten sollten, lauten deshalb: Was passiert, wenn an dieser Stelle Medium austritt — und wer käme in zwei Jahren hin, um nachzuziehen? Fallen beide Antworten unkritisch aus, nehmen Sie die Stopfbuchse mit federbelasteter Brille. Fällt eine davon kritisch aus, rechnen Sie den Balg.

Wir legen beide Bauarten für Ihre Betriebsdaten aus, prüfen Bauhöhe und Antriebsmoment gegen den Bestand und liefern die Prüfnachweise mit. Die Ing. Wilhelm Friedrich Gesellschaft m. b. H. vertritt RTK, HORA, PERSTA, RIFOX, IGEMA und Knippenburg exklusiv für Österreich und betreut von Stetten aus auch Tschechien, die Slowakei, Ungarn, Slowenien und Italien.

Packed gland or bellows seal: choosing the right stem seal

Packed gland valves are the standard in Austrian power stations, district heating networks and process plants, and in most cases they are exactly the right choice. Even so, the same question comes up with every new specification and every replacement: a stuffing box packing, or a bellows with a downstream safety gland? The decision is not made on catalogue price. It is made on five verifiable criteria: medium and temperature, stroke frequency and travel, maintenance access during operation, overall height together with actuator sizing, and the failure behaviour of the seal. The sections below set these out in the order in which they usually decide the case.

Seat leakage and stem leakage are two different questions

A valve has two sealing points, and tender documents regularly mix them up. The first is seat tightness: how much medium passes through the closed valve. EN 12266-1 covers this with leakage rates A to D, and it decides whether a valve is built with a soft or a metal seat. The second is the seal to atmosphere, where the stem passes through the body. The two are independent. A valve can meet rate A at the seat and still weep at the stem. Only the second sealing point is the subject here, and only there do a packing and a bellows compete.

The underlying difference is simple. A stuffing box is a dynamic seal. It seals against a moving stem, and every moving seal has a permissible residual leakage. A bellows is a static separation. It closes the stem penetration hermetically and absorbs the movement through its own deformation. Everything that follows comes out of those two sentences.

The stuffing box: construction, materials and behaviour in service

A stuffing box consists of a packing chamber, several packing rings, a bottom ring, a follower and the gland flange that applies axial load. That axial load is converted into radial contact pressure against the stem and the chamber wall, which sets tightness and friction at the same time.

Three material groups are common in valve engineering. Pure graphite, usually expanded graphite rings with braided end rings and frequently a stainless steel or Inconel insert against extrusion, is suitable up to roughly 550 °C in steam and, in air, with oxidation inhibitors. It is the standard for superheated steam. PTFE, as chevron rings or braided, is almost universally resistant and low in friction, but reaches its limit between about 220 and 260 °C and shows noticeable cold flow. Combinations of PTFE and graphite or aramid and graphite cover the mid temperature range and media carrying solids.

What really determines long term behaviour is not the packing material on its own but the way the load is maintained. A rigidly bolted gland loses contact pressure as soon as the packing sets or the temperature changes. A disc spring stack under the gland flange keeps the preload constant across settling and thermal cycling. For valves that are rarely accessible, this live loaded arrangement is the single most effective measure available, and it costs a fraction of a bellows design.

The bellows with safety gland: construction and limits

In a bellows valve, a multi ply metal bellows sits between bonnet and stem, typically in 1.4541 or 1.4571, or in a nickel base alloy for aggressive media. It is welded to the plug or stem guide at the bottom and to the body at the top, so the medium only ever reaches the bellows and the stem runs outside the medium. There is no moving sealing face left.

Behind the bellows, any properly executed valve carries a safety gland. It is unpressurised and has no function in normal operation. It only becomes the seal once the bellows cracks, and it then holds the plant together long enough for a controlled shutdown. Between the bellows and the safety gland there is usually a leakage port for a pressure switch, a sight line or a drain. That port is not an accessory; it is the reason the design works at all. Without monitoring, a bellows failure goes unnoticed until the safety gland has also failed, which leaves neither warning nor a second barrier.

Medium, temperature and pressure decide first

Superheated steam and hot water are classic stuffing box territory. Graphite packings have been designed for it for decades, the material takes the temperature, and a residual leak of steam is manageable in operation. In steam plant and in steam conditioning the packed gland is therefore the standard execution. A bellows is the better answer here only where the valve is hard to reach or where the plant is specified for monitored double barriers throughout.

Heat transfer oil is the opposite case. Thermal oil has a very low viscosity at operating temperature, creeps through packings that would hold water without difficulty, and cokes on hot surfaces. A leak is not just a drip but a fire risk at the insulation. In thermal oil circuits the bellows is therefore the correct decision as a rule, and as a safety requirement rather than a comfort feature.

Gases, solvents and toxic media also belong to the bellows. Gases find every residual leak that a dynamic seal inherently has, and for substances hazardous to health the permitted external leakage is set so low that a packing meets it at best when new. For safety and quick acting shut off valves in such circuits, the bellows execution is usually already fixed in the specification.

One practical note on temperature: the bellows material sets a limit of its own, and it is not automatically above that of the packing. A bellows in 1.4571 is well into the creep range at 400 °C, while a graphite packing works there without difficulty. Above roughly 400 to 450 °C the stuffing box is not the compromise, it is technically the better choice.

Stroke frequency and travel: where packed gland valves win

A metal bellows takes up stem movement by deforming its convolutions. Every stroke is a load cycle, and the permissible cycle count is finite. Depending on design, number of plies and the proportion of the available travel actually used, it typically lies between a few tens of thousands and a few hundred thousand cycles, and it falls disproportionately as more of the design travel is used.

In practice this means that an isolation valve operated a few times a year will never reach the limit, whereas a control valve modulating continuously in a cascade loop may reach it within a few years, and without warning, because fatigue gives no advance notice. In control loops with high stroke frequency the packed gland is therefore the more robust design: a packing wears gradually, signals that wear through increasing leakage, and can be retightened or replaced.

Where a bellows is nonetheless required in a highly dynamic loop because the medium demands it, the design should be calculated against the travel actually used rather than the catalogue figure. A bellows with more convolutions and less extension per convolution buys service life. We carry out that calculation as part of the sizing work, so raise it with us before the valve is ordered.

Adjustability, maintenance access and downtime

This is the criterion most often underestimated in tender documents, although it governs the operating cost.

A stuffing box can be serviced in place. On many designs the gland may even be retightened under pressure, replacing the packing on a depressurised line takes minutes, and packing rings are stock items. For valves in accessible lines and plants with regular outage windows that is a genuine advantage: the damage is small, predictable and repairable without replacing the valve.

A bellows cannot be adjusted. Once it has cracked, the bonnet or the whole valve is replaced. That is feasible on a flanged valve in a line that can be isolated; on a welded in high pressure valve in a power station run it becomes an outage task with coded welding and heat treatment. Count the downtime at this point, not only the spare part.

The reverse also holds. The harder a valve is to reach, the more the bellows makes sense. A stuffing box that nobody ever retightens because it sits behind insulation halfway up a pipe rack is the leakier solution in the long run. Our service department records that accessibility during a site survey, and in practice this point shifts the decision more often than any datasheet.

Overall height, actuator thrust and additional cost

The bellows lengthens the bonnet by the bellows length plus the space for the safety gland. Depending on size and travel that adds 100 to 300 millimetres above the valve. On retrofits in existing lines this is the first dimension to check: the face to face length to EN 558 stays the same, the overall height does not. Insulation boxes, platform soffits and handwheel access quickly become the limiting factor in an existing plant.

Actuator forces shift rather than simply reduce. Packing friction disappears, but the spring rate of the bellows and the pressure force acting on its effective area are added. The latter acts against the closing direction as operating pressure rises and dominates at larger sizes. An actuator sized for a packed gland execution therefore does not automatically suit the same valve with a bellows. The ISO 5211 interface may be identical; the required torque is not.

On cost, depending on size, pressure rating and manufacturer, a bellows execution runs at one to three times the packed gland version, relatively more expensive in small sizes than in large ones. That figure on its own is misleading. The defensible calculation sets the extra cost against the expected number of packing interventions over the plant life, the downtime per intervention, and the consequential cost of a leak with the medium in question. For steam in an accessible line that calculation almost always favours the packing. For thermal oil on a pipe rack it almost always favours the bellows.

Failure behaviour and what belongs in the documentation

The two designs fail differently, and for plant safety that matters more than tightness when new.

A packing fails gradually. Leakage increases over weeks, becomes visible on a walkdown and can be bridged by retightening until the next outage window. The failure announces itself and stays controllable.

A bellows fails suddenly. A fatigue crack at the root of a convolution cannot be seen from outside, and from the moment it breaks the full medium pressure stands at the safety gland, which is designed as a fallback and not as a permanent seal. Monitoring the leakage port between bellows and safety gland is therefore part of the design, not an option. In plants with critical media that port is taken to a pressure switch in the control room.

On documentation: where a specification sets requirements for external leakage, it normally does so through ISO 15848-1 with tightness classes AH, BH and CH and the associated endurance classes. Those test certificates are available from the manufacturer and belong in the plant documentation. They apply to the tested condition and the tested cycle count, so a valve certified to class BH is not automatically still in class BH after fifteen years in service. We hold these certificates for the brands we represent and supply them with the delivery.

Frequently asked questions

How do I tell that a stuffing box is finished rather than just in need of retightening?

If retightening no longer stops the leak, or if it returns after a short time, the packing has set or worn out. The second indicator is the stem itself: scoring or galling on the stem surface will not let any packing seal, however hard the gland is tightened. At that point the stem is the component that matters.

Can an existing packed gland valve be converted to a bellows?

Usually not by swapping parts. A bellows requires a different bonnet with a different stem arrangement and a different overall height. Some manufacturers offer a bellows bonnet as an exchange assembly for the same body series, which is a question to be answered against the actual nameplate. Send us the data and we will tell you whether an assembly exists or whether the valve has to be replaced.

What is different about gate valves?

On a gate valve the stem travels through the gland over the full stroke, and that stroke is considerably longer than on a globe valve of the same size. This loads both the packing and any bellows more heavily. Bellows executions on gate valves are therefore less common and limited to smaller sizes. For large sizes in steam, the graphite packing with a live loaded gland is the usual and the proven solution.

Is a safety gland sufficient on its own, without monitoring the leakage port?

Technically it works without. Operationally you lose the very benefit the design was paid for, namely the advance warning. Without monitoring, the plant runs on its last barrier unnoticed after a bellows failure. A pressure switch, or at least a visibly routed drain, costs little relative to the valve.

Which brands do you supply in both executions?

For control duties we supply RTK and HORA, and for steel valves in power plant service PERSTA. All three are available with a packed gland and with a bellows. The Ing. Wilhelm Friedrich Gesellschaft m. b. H. represents RTK, HORA, PERSTA, RIFOX, IGEMA and Knippenburg exclusively for Austria and serves the Czech Republic, Slovakia, Hungary, Slovenia and Italy from Stetten.
