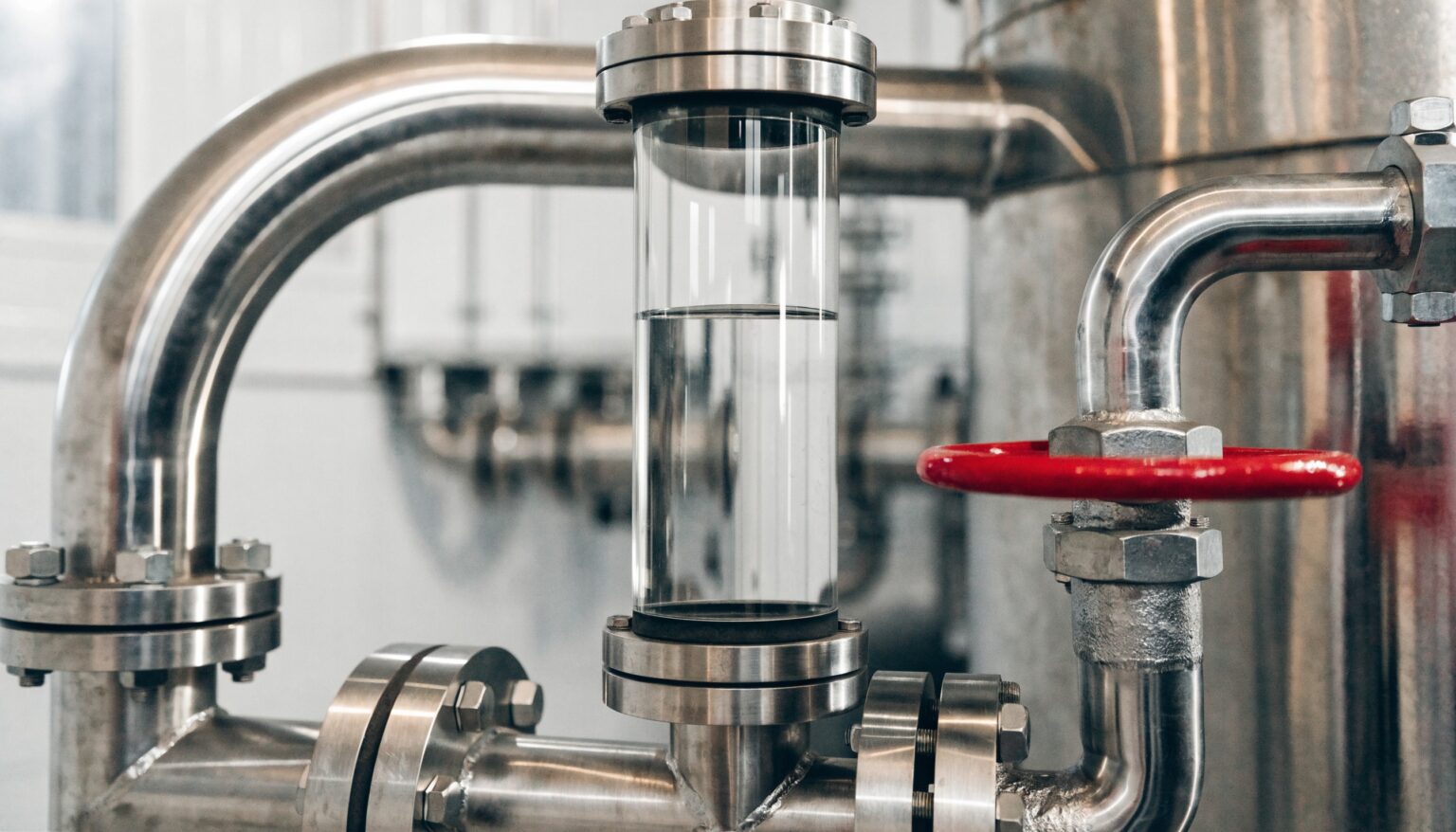

Transparentanzeiger oder Reflexionsanzeiger: welcher Wasserstandsanzeiger wofür

Am Dampfkessel hängt der Wasserstand an zwei voneinander unabhängigen Anzeigen, und mindestens eine davon zeigt den Stand direkt — als sichtbare Trennlinie zwischen Wasser und Dampf, ohne Elektronik dazwischen. Für diese direkte Anzeige stehen zwei Bauarten zur Wahl. Ein Transparentanzeiger lässt Licht durch zwei gegenüberliegende Gläser hindurch, ein Reflexionsanzeiger arbeitet mit nur einem Glas und der Brechung im Prisma. Welche Bauart passt, entscheidet sich an Druck, Temperatur, Medium und an der Entfernung, aus der abgelesen werden muss.

Warum die direkte Anzeige bleibt, obwohl elektronisch gemessen wird

Moderne Kesselanlagen regeln den Wasserstand über Elektroden- oder Schwimmermessung und melden Grenzwerte an die Sicherheitskette. Die direkte Anzeige ersetzt das nicht — sie ist die unabhängige Kontrolle daneben. Sie funktioniert ohne Hilfsenergie, sie zeigt physikalisch das, was in der Trommel tatsächlich ansteht, und sie wird im Betrieb regelmäßig geprüft. Wenn eine Elektrode belegt ist oder eine Auswertung ausfällt, ist die Glasanzeige die Instanz, die dem Kesselwärter sagt, wie es wirklich steht.

Aus dieser Rolle folgt alles Weitere: Die Anzeige muss aus der üblichen Bedienposition zweifelsfrei ablesbar sein, sie muss dem Betriebsdruck dauerhaft standhalten, und sie muss sich prüfen und instand halten lassen, ohne dass der Kessel dafür außer Betrieb geht. Die einschlägigen Anforderungen an Ausrüstung und Prüfung von Dampfkesseln finden sich in der Normenreihe EN 12952 und EN 12953 — sie sind Vorgabe, kein Verkaufsargument.

Der Reflexionsanzeiger: ein Glas, ein optischer Trick

Beim Reflexionsanzeiger liegt nur auf einer Seite ein Schauglas, dessen Innenfläche prismatisch gerillt ist. Trifft Licht auf einen Bereich, hinter dem Dampf steht, wird es an den Prismenflächen total reflektiert — der Bereich erscheint hell und silbrig glänzend. Wo Wasser ansteht, geht dieser Effekt verloren, weil das Wasser die Reflexion aufhebt; der Bereich erscheint dunkel. Die Trennlinie ist dadurch selbst aus einigen Metern Entfernung deutlich zu erkennen, ganz ohne Hintergrundbeleuchtung.

Das macht die Bauart robust und wirtschaftlich: nur ein Glas, nur eine Dichtung, kein Leuchtmittel, geringer Wartungsaufwand. Ihre Grenze liegt dort, wo die Reflexion nicht mehr eindeutig ist — bei stark verunreinigtem oder gefärbtem Wasser, bei Schaumbildung und bei Medien mit geringem Brechungsindexunterschied. Und sie zeigt nur die Lage der Trennlinie, nicht die Beschaffenheit des Mediums dahinter.

Der Transparentanzeiger: Durchlicht und ein Blick auf das Medium

Der Transparentanzeiger trägt zwei planparallele Gläser, eines vorn und eines hinten. Von hinten beleuchtet, wird die Wassersäule durchleuchtet; die Trennlinie zeichnet sich als Grenze zwischen dem helleren Dampfraum und der durchscheinenden Wassersäule ab. Weil man tatsächlich durch das Medium hindurchsieht, erkennt man mehr als nur den Pegel: Trübung, Schaum, mitgerissene Partikel, bei geschichteten Medien auch eine zweite Trennschicht.

Diese Bauart ist die Wahl, wenn das Medium selbst beurteilt werden soll, wenn Farbe oder Verschmutzung eine Rolle spielt und — das ist der häufigere Grund — wenn Druck und Temperatur über dem liegen, was die Reflexionsausführung sinnvoll abdeckt. Dafür braucht der Transparentanzeiger eine Beleuchtung, zwei Gläser und zwei Dichtungssätze, und er ist in Anschaffung und Instandhaltung entsprechend aufwendiger. Ausführungen für Dampf und Heißwasser führt die Ing. Wilhelm Friedrich Gesellschaft m. b. H. aus dem Programm von IGEMA; einen Überblick über die Anzeige- und Messgeräte gibt die Seite Messtechnik.

Glas, Glimmer und der Angriff des Kesselwassers

Das Schauglas ist bei beiden Bauarten der begrenzende Bauteil. Üblich sind Gläser nach DIN 7081, gefertigt aus Borosilikat und thermisch vorgespannt. Sie halten den Druck, sind aber gegen einen Gegner empfindlich, der im Kesselbetrieb immer anwesend ist: alkalisches Wasser bei hoher Temperatur löst Silikat aus der Glasoberfläche. Das Glas wird zuerst matt, dann rau, und schließlich verliert es Festigkeit — sichtbar lange bevor es bricht, wenn jemand hinsieht.

Deshalb wird bei höheren Drücken und Temperaturen eine Glimmerscheibe zwischen Medium und Glas eingelegt. Glimmer ist chemisch beständig, dünn und durchsichtig genug, um die Ablesbarkeit nicht zu beeinträchtigen, und er ist das Verschleißteil, das planmäßig getauscht wird — statt des Glases. Wer beim Dichtungswechsel den Glimmer vergisst oder ihn auf der falschen Seite einlegt, verkürzt die Standzeit des Glases auf einen Bruchteil. Beim Transparentanzeiger liegt je Glas eine Scheibe, beim Reflexionsanzeiger ist sie wegen der Prismenwirkung nicht in jeder Bauform verwendbar — ein weiterer Grund, aus dem im Hochdruckbereich die transparente Ausführung dominiert.

Was rundherum montiert wird

Der Anzeiger allein ist nur ein Teil der Baugruppe. Dazu gehören das Wasserstandsgefäß oder die direkte Anbindung an die Trommel, je eine Absperrarmatur in der Dampf- und in der Wasserleitung sowie ein Entleerungs- beziehungsweise Abschlämmventil am unteren Ende. Die Absperrungen sind üblicherweise mit einer Kugelrückschlagsicherung ausgeführt: Bricht ein Glas, reißt die Strömung die Kugel in den Sitz und unterbindet den Austritt von Dampf und Kesselwasser. Das ist kein Komfortmerkmal, sondern der Personenschutz an dieser Baugruppe.

Für die Anbindung und die Absperrung kommen je nach Druckstufe geschmiedete Absperrventile zum Einsatz; ergänzende Armaturen rund um die Anzeige stehen unter diverse Armaturen. Wichtig ist die Einbaugeometrie: Die Anzeige muss den gesamten zu überwachenden Bereich abdecken, und die Anschlussleitungen dürfen keine Säcke haben, in denen sich Kondensat sammelt und die Anzeige verfälscht.

Beleuchtung und Ablesbarkeit

Der Reflexionsanzeiger kommt ohne Leuchte aus, solange Umgebungslicht vorhanden ist. Der Transparentanzeiger braucht eine Hintergrundbeleuchtung, und deren Ausführung entscheidet mit darüber, wie gut die Anlage im Alltag bedient wird. Zu prüfen sind die Lichtfarbe, die Gleichmäßigkeit über die gesamte Schauhöhe und die Frage, ob sich das Leuchtmittel im Betrieb tauschen lässt. Eine Anzeige, die nur mit Taschenlampe ablesbar ist, wird im Schichtbetrieb seltener kontrolliert — und genau das untergräbt ihren Zweck.

Bei großen Ablesedistanzen oder ungünstigem Blickwinkel helfen zusätzliche Maßnahmen: eine zweite Schauhöhe, ein Spiegel oder eine höher angeordnete Anzeige mit geneigter Blickachse. Das gehört in die Planung, nicht in die Nachbesserung.

Prüfen im Betrieb: Durchblasen gehört zur Routine

Eine Wasserstandsanzeige wird regelmäßig durchgeblasen. Dabei werden Dampf- und Wasserweg nacheinander freigespült, um Ablagerungen aus den Anschlussleitungen zu entfernen und zu bestätigen, dass die Anzeige tatsächlich mit der Trommel verbunden ist. Kehrt der Wasserstand nach dem Durchblasen zügig auf den alten Wert zurück, sind die Wege frei; steigt er träge oder gar nicht, steckt eine Verstopfung im System — und die Anzeige hat bis dahin möglicherweise einen falschen Stand gezeigt.

Diese Prüfung ist der wichtigste Einzelhandgriff an der Baugruppe, weil eine zugesetzte Anschlussleitung genau den Fehler erzeugt, den niemand bemerkt: eine plausible, stabile, aber falsche Anzeige. Die Intervalle gibt die Betriebsvorschrift der Anlage vor; dokumentiert wird jede Prüfung.

Was in der Instandhaltung auffällt

Aus der Arbeit der eigenen Serviceabteilung, die seit 2021 alle vertretenen Fabrikate betreut, wiederholen sich vier Befunde. Erstens matte oder ausgelaugte Gläser, meist dort, wo der Glimmer fehlte oder zu lange gelaufen ist. Zweitens Dichtungen, die beim Wechsel mit ungleichmäßigem oder zu hohem Anzugsmoment gesetzt wurden — Schaugläser reagieren empfindlich auf Verspannung, und ein zu fest angezogener Glasrahmen bricht später im Betrieb, nicht bei der Montage. Drittens zugesetzte Anschlussleitungen. Viertens Beleuchtungen, die seit Monaten dunkel sind.

Der Dichtungs- und Glimmerwechsel ist planbare Instandhaltung, kein Störungsfall. Wer ihn mit dem ohnehin anstehenden Kesselstillstand zusammenlegt, spart den zweiten Eingriff. Was dabei geprüft und getauscht wird, steht unter Service; betreut werden Anlagen in Österreich und im Vertriebsgebiet in Tschechien, der Slowakei, Ungarn, Slowenien und Italien.

Die Entscheidung in drei Fragen

Erstens: Wie hoch sind Druck und Temperatur? Im unteren und mittleren Druckbereich ist der Reflexionsanzeiger die einfachere, wartungsärmere und günstigere Lösung. Steigt der Druck, führt der Weg über die transparente Ausführung mit Glimmerschutz.

Zweitens: Muss das Medium beurteilt werden oder nur der Pegel? Sobald Trübung, Schaum, Färbung oder eine zweite Trennschicht eine Rolle spielen, liefert nur der Transparentanzeiger diese Information.

Drittens: Aus welcher Entfernung und unter welchem Licht wird abgelesen? Der Reflexionsanzeiger ist bei Umgebungslicht auf Distanz im Vorteil, der Transparentanzeiger bei dunkler Umgebung mit ordentlicher Beleuchtung. Wer diese drei Fragen vorab beantwortet, braucht den Katalogvergleich nicht mehr — die Bauart ergibt sich daraus.

Häufige Fragen

Warum sieht Wasser im Reflexionsanzeiger dunkel aus und Dampf hell?

Weil die Prismenrillen im Glas das Licht dort total reflektieren, wo Dampf ansteht — dieser Bereich wirkt silbrig hell. Wo Wasser anliegt, wird die Totalreflexion aufgehoben und der Bereich erscheint dunkel. Der Kontrast entsteht also optisch im Glas, nicht durch eine Färbung des Wassers.

Wozu dient die Glimmerscheibe?

Sie schützt das Schauglas vor dem alkalischen Kesselwasser, das bei hoher Temperatur Silikat aus der Glasoberfläche löst. Der Glimmer ist das planmäßige Verschleißteil und wird beim Dichtungswechsel erneuert — das verlängert die Standzeit des Glases erheblich.

Wie oft muss eine Wasserstandsanzeige durchgeblasen werden?

Das gibt die Betriebsvorschrift der jeweiligen Anlage vor; üblich sind kurze, regelmäßige Intervalle im laufenden Betrieb. Entscheidend ist weniger die exakte Frequenz als die Konsequenz: Jede Prüfung wird dokumentiert, und ein träges Zurückkehren des Wasserstands ist ein Befund, kein Schönheitsfehler.

Kann eine elektronische Niveaumessung die Glasanzeige ersetzen?

Nein. Sie ergänzt sie. Die direkte Anzeige arbeitet ohne Hilfsenergie und unabhängig von der Auswertung und bleibt damit die Kontrollinstanz, wenn die Messkette ausfällt oder eine Elektrode belegt ist.

Woran erkennt man ein Glas, das getauscht werden muss?

An einer matten, stumpfen oder aufgerauten Innenfläche, an eingetrübten Zonen entlang der Wasserlinie und an schlechter werdender Ablesbarkeit. Diese Zeichen treten deutlich vor einem Bruch auf — vorausgesetzt, jemand sieht regelmäßig hin.

Fazit

Reflexions- und Transparentanzeiger lösen dieselbe Aufgabe mit unterschiedlichen Mitteln. Der Reflexionsanzeiger ist die einfachere Bauart: ein Glas, keine Beleuchtung, gute Fernablesbarkeit, geringer Aufwand — solange Druck und Medium es zulassen. Der Transparentanzeiger kostet mehr Aufwand und liefert dafür höhere zulässige Betriebsdaten und einen Blick auf das Medium selbst. In beiden Fällen entscheidet über die Standzeit weniger das Fabrikat als die Instandhaltung: Glimmer erneuern, Dichtungen gleichmäßig setzen, regelmäßig durchblasen und die Beleuchtung in Stand halten. Die Ing. Wilhelm Friedrich Gesellschaft m. b. H. führt Wasserstandsanzeiger und die zugehörigen Armaturen seit 1983 im österreichischen Markt.

Transparent or reflex water level gauge: which type for which duty

On a steam boiler the water level is watched by two independent indications, and at least one of them shows the level directly — as a visible boundary between water and steam, with no electronics in between. Two designs are available for that direct indication. A transparent gauge passes light through two opposing glasses; a reflex gauge uses a single glass and refraction in a prism. Which design fits is decided by pressure, temperature, the medium and the distance from which the level has to be read.

Why direct indication stays, even with electronic measurement

Modern boiler plant controls the water level through conductivity or float measurement and reports limit values to the safety chain. Direct indication does not replace this — it is the independent check alongside it. It works without auxiliary power, it shows physically what is actually present in the drum, and it is tested regularly in service. If an electrode fouls or an evaluation unit fails, the glass gauge is the authority that tells the boiler attendant where the level really is.

Everything else follows from that role: the gauge must be unambiguously readable from the normal operating position, it must withstand working pressure permanently, and it must be testable and maintainable without taking the boiler out of service. The relevant requirements for boiler equipment and testing are found in the EN 12952 and EN 12953 series — a specification, not a selling point.

The reflex gauge: one glass and an optical effect

A reflex gauge carries a sight glass on one side only, with prismatic grooves machined into its inner face. Where light meets an area backed by steam, it is totally reflected at the prism faces and that area appears bright and silvery. Where water is present the effect is lost, because the water defeats the reflection, and the area appears dark. The boundary is therefore clearly visible from several metres away with no backlighting at all.

This makes the design robust and economical: one glass, one gasket, no lamp, little maintenance. Its limit lies where the reflection is no longer unambiguous — with heavily contaminated or coloured water, with foaming, and with media whose refractive index differs too little from the vapour phase. And it shows only the position of the boundary, not the condition of the medium behind it.

The transparent gauge: through-light and a view of the medium

A transparent gauge carries two plane-parallel glasses, one at the front and one at the rear. Illuminated from behind, the water column is lit through; the boundary shows as the edge between the brighter steam space and the translucent column. Because you genuinely look through the medium, you see more than the level alone: turbidity, foam, entrained particles, and in stratified media a second interface.

This design is the choice where the medium itself has to be judged, where colour or contamination matters and — the more common reason — where pressure and temperature exceed what the reflex design sensibly covers. In return the transparent gauge needs illumination, two glasses and two sets of gaskets, and it costs more to buy and to maintain. Versions for steam and high-temperature water come from the IGEMA range represented by Ing. Wilhelm Friedrich Gesellschaft m. b. H.

Glass, mica and the attack of boiler water

The sight glass is the limiting component in both designs. Glasses to DIN 7081 in toughened borosilicate are usual. They hold the pressure, but they are vulnerable to one opponent that is always present in boiler service: alkaline water at high temperature leaches silicate out of the glass surface. The glass first goes dull, then rough, and finally loses strength — visibly, long before it breaks, provided somebody looks.

At higher pressures and temperatures a mica shield is therefore fitted between medium and glass. Mica is chemically resistant, thin and clear enough not to impair readability, and it is the wear part replaced to plan — instead of the glass. Anyone who forgets the mica during a gasket change, or fits it on the wrong side, cuts the life of the glass to a fraction. A transparent gauge takes one shield per glass; on a reflex gauge the prism effect rules it out in many designs, which is a further reason why the transparent version dominates at high pressure.

What is fitted around the gauge

The gauge alone is only part of the assembly. It belongs with a water column or a direct connection to the drum, an isolating valve in each of the steam and water legs, and a drain or blowdown valve at the bottom. The isolating valves normally carry a ball check safety feature: if a glass breaks, the flow drags the ball into its seat and stops steam and boiler water escaping. That is personal protection on this assembly, not a comfort feature.

Depending on the pressure rating, forged globe valves are used for connection and isolation. Installation geometry matters as well: the gauge must cover the whole range to be monitored, and the connecting lines must have no pockets in which condensate can collect and falsify the reading.

Illumination and readability

A reflex gauge needs no lamp as long as ambient light is present. A transparent gauge needs backlighting, and how that is executed decides how well the plant is actually operated day to day. Check the light colour, the evenness over the full visible height, and whether the lamp can be replaced in service. A gauge that can only be read with a torch gets checked less often on shift — and that defeats its purpose.

Testing in service: blowing through is routine

A water level gauge is blown through regularly. Steam and water legs are flushed in turn to clear deposits from the connecting lines and to confirm that the gauge really is connected to the drum. If the level returns briskly to its previous value, the paths are clear; if it returns sluggishly or not at all, there is a blockage — and until then the gauge may well have been showing a false level.

This is the single most important operation on the assembly, because a blocked connecting line produces exactly the fault nobody notices: a plausible, stable, wrong indication. Intervals are set by the plant operating instructions, and every test is recorded.

What maintenance finds

Four findings recur. First, dull or leached glasses, usually where the mica was missing or left in too long. Second, gaskets set with uneven or excessive torque — sight glasses are sensitive to strain, and an over-tightened frame breaks later in service, not during assembly. Third, blocked connecting lines. Fourth, lighting that has been dark for months. Gasket and mica replacement is planned maintenance, not a breakdown; combining it with a scheduled boiler outage saves the second intervention.

Why does water look dark in a reflex gauge and steam bright?

Because the prismatic grooves totally reflect the light where steam is present, making that area appear silvery. Where water lies against the glass the total reflection is defeated and the area appears dark. The contrast is created optically in the glass, not by any colouring of the water.

What is the mica shield for?

It protects the sight glass from alkaline boiler water, which leaches silicate out of the glass surface at high temperature. The mica is the planned wear part and is renewed at each gasket change, which extends glass life considerably.

Can electronic level measurement replace the glass gauge?

No — it complements it. Direct indication works without auxiliary power and independently of the evaluation electronics, and so remains the check when the measuring chain fails or an electrode fouls.

How do you recognise a glass that needs replacing?

By a dull, matt or roughened inner face, by clouded zones along the water line, and by readability getting worse. These signs appear well before a break — provided somebody looks regularly.

Summary

Reflex and transparent gauges solve the same task by different means. The reflex gauge is the simpler design: one glass, no lighting, good readability at distance, low effort — as long as pressure and medium allow. The transparent gauge costs more effort and returns higher permissible operating data and a view of the medium itself. In both cases service life depends less on the make than on maintenance: renew the mica, set gaskets evenly, blow through regularly and keep the lighting working. Ing. Wilhelm Friedrich Gesellschaft m. b. H. has supplied water level gauges and their associated valves in the Austrian market since 1983.
