Absperrschieber: Keilschieber, Parallelschieber oder Flachschieber — welche Bauform wofür

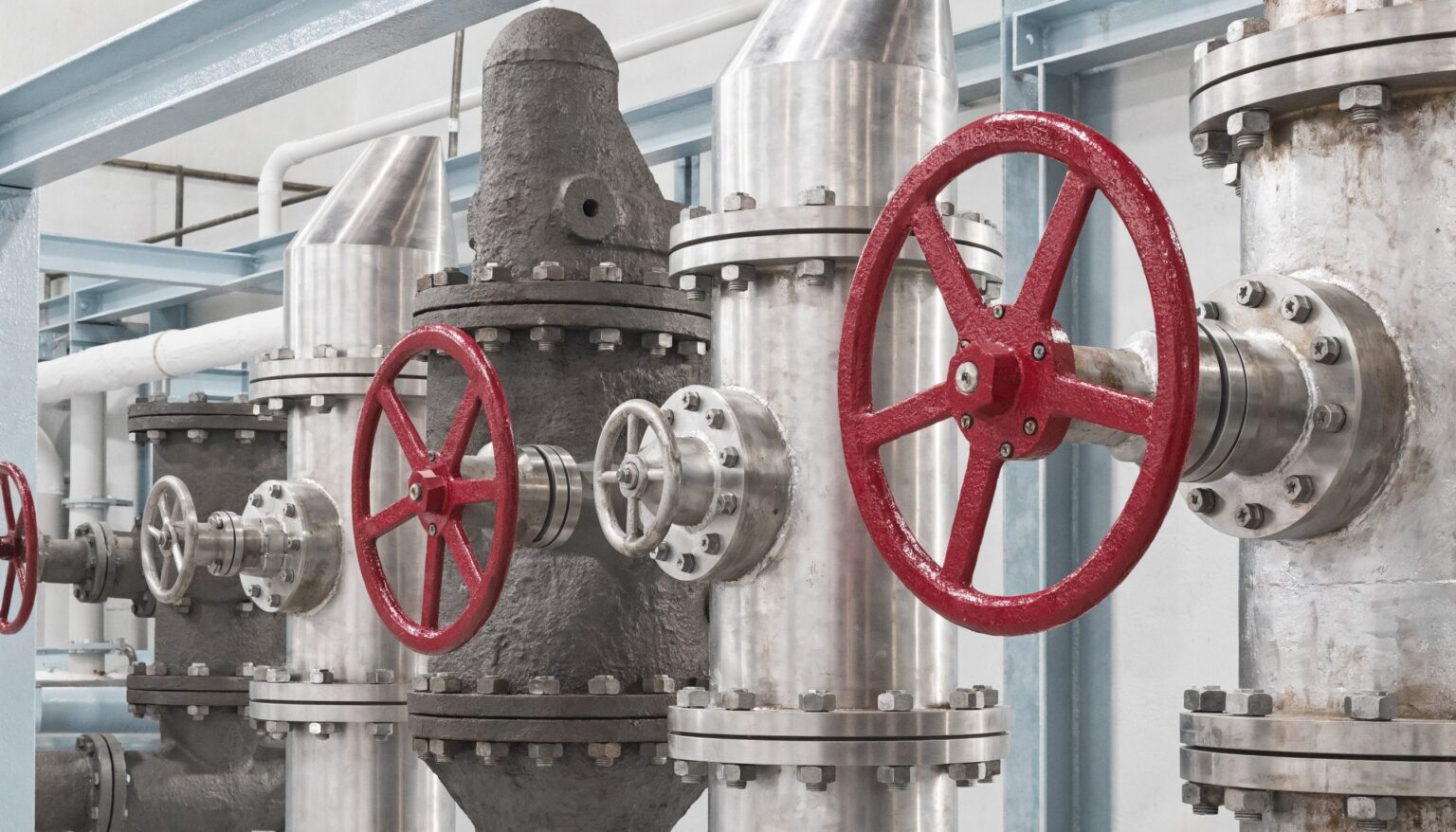

Von außen sind die drei Bauformen kaum zu unterscheiden: Gehäuse, Spindel, Handrad oder Antrieb. Der Unterschied steckt im Abschlussorgan — und der entscheidet darüber, ob die Armatur nach Jahren im Betrieb noch dicht schließt oder ob der Sitz Riefen zieht. Wer einen Absperrschieber auswählt, wählt in Wahrheit zwischen Keil, Parallelplatte und Flachplatte. Dieser Beitrag ordnet die drei Bauformen den Betriebsbedingungen zu, unter denen sie ihre Stärke haben, und benennt die Fälle, in denen ein Schieber schlicht die falsche Armatur ist.

Was ein Absperrschieber leistet — und wo seine Grenze liegt

Der Schieber hat einen Vorzug, den keine andere Absperrarmatur in dieser Form bietet: Im geöffneten Zustand gibt er den vollen Querschnitt frei, das Medium läuft geradlinig durch, ohne Umlenkung und ohne Querschnittssprung. Der Druckverlust liegt entsprechend niedrig, der Kvs-Wert hoch. In langen Leitungen, in denen jeder Widerstand über die Pumpenleistung bezahlt wird, ist das der ausschlaggebende Punkt. Auch molchbare Leitungen und Anwendungen mit Feststoffanteil setzen einen freien Durchgang voraus.

Die Grenze liegt ebenso klar: Ein Schieber ist eine Auf-Zu-Armatur. In Zwischenstellung strömt das Medium mit hoher Geschwindigkeit an der Plattenkante vorbei, und genau dort entstehen Erosion und Riefen — zuerst an der Kante, dann am Sitz. Ein Schieber, der über Monate zu einem Drittel offen gefahren wird, ist danach auch geschlossen nicht mehr dicht. Wer drosseln oder regeln muss, greift zum Regelventil; wer eine reine Absperrfunktion mit kurzer Stellzeit braucht, ist mit einer Absperrklappe oft besser bedient. Dazu kommt die Bauhöhe: Ein Schieber DN 300 mit steigender Spindel braucht über der Leitung Platz, der im Bestand selten frei ist.

Keilschieber: die Standardbauform und ihr bekanntestes Problem

Beim Keilschieber sitzen die beiden Dichtflächen nicht parallel, sondern in einem flachen Winkel zueinander. Die Spindel drückt den Keil in den Sitz, die Keilwirkung erzeugt die Dichtkraft. Das funktioniert unabhängig vom Differenzdruck — auch drucklos schließt ein Keilschieber dicht, was ihn für Wasser-, Heizungs- und allgemeine Industrieanwendungen zur naheliegenden Wahl macht.

Drei Ausführungen sind gebräuchlich. Der starre Keil ist die einfachste und robusteste Variante, reagiert aber empfindlich auf Gehäuseverzug: Verspannt sich das Gehäuse durch Rohrleitungskräfte oder durch Temperaturunterschiede, liegt der Keil nicht mehr satt auf beiden Sitzflächen. Der elastische Keil ist in der Mitte geschlitzt oder taillenförmig ausgeführt und kann sich um wenige Zehntelmillimeter verformen; er verzeiht Verzug und ist heute die verbreitetste Bauform. Der Doppelkeil aus zwei getrennten Scheiben mit Spreizstück gleicht Winkelfehler am weitesten aus, ist dafür aufwendiger und teurer.

Das bekannteste Betriebsproblem betrifft alle Keilbauformen: das thermische Verklemmen. Wird ein Keilschieber im kalten Zustand mit Kraft zugefahren und die Leitung danach aufgeheizt, dehnt sich der Keil stärker als das Gehäuse — die Armatur lässt sich mit dem Handrad nicht mehr öffnen. In Anlagen mit großen Temperaturhüben ist das der Grund, aus dem der Keil dort nichts verloren hat.

Parallelschieber: die Bauform für Dampf und wechselnde Temperatur

Der Parallelschieber löst genau dieses Problem. Seine beiden Dichtplatten stehen parallel zueinander und werden nicht durch Keilwirkung, sondern durch ein Spreizstück oder ein Federpaket an die Sitze gedrückt; im Betrieb übernimmt zusätzlich der Differenzdruck, der die abströmseitige Platte auf ihren Sitz presst. Weil keine Keilkraft im Spiel ist, kann sich nichts verspannen — der Schieber lässt sich auch nach einem vollen Temperaturzyklus mit normaler Handkraft öffnen.

Das macht den Parallelschieber zur Bauform der Wahl in Dampf- und Kraftwerksleitungen, in Heißwassernetzen und überall dort, wo zwischen Stillstand und Volllast mehrere hundert Kelvin liegen. Aus dem vertretenen Programm kommen Schieber für diesen Bereich von PERSTA Stahlarmaturen, deren Schwerpunkt auf geschmiedeten und gegossenen Stahlarmaturen für den Kraftwerks- und Anlagenbau liegt; die Vertretung für Österreich liegt exklusiv bei der Ing. Wilhelm Friedrich Gesellschaft m. b. H.

Der Preis dafür ist eine Einschränkung, die man kennen muss: Ohne nennenswerten Differenzdruck ist die Anpresskraft geringer als beim Keil. Für Prüfzwecke und für Abschnitte, die drucklos absolut dicht sein müssen, ist das ein Argument — dort bleibt der Keilschieber oder ein Absperrventil die sicherere Wahl.

Flachschieber: wenn Feststoffe im Medium sind

Flach-, Platten- und Messerschieber haben eine einzige, flache Platte, die quer durch den Durchgang fährt. Der Sitz ist meist weichdichtend ausgeführt, das Gehäuse schlank und kurz. Ihr Einsatzgebiet sind Medien, an denen Keil- und Parallelschieber scheitern: Schlämme, Faserstoffe, Abwasser, Kalkmilch, Schüttgüter. Die Plattenkante durchtrennt Ablagerungen und Faseranteile, statt sie vor sich herzuschieben — daher der Name Messerschieber.

Dafür sind Druck und Temperatur eng begrenzt; typisch sind niedrige Druckstufen und Betriebstemperaturen, die von der Sitzdichtung vorgegeben werden, nicht vom Gehäuse. Ein Flachschieber ist kein Ersatz für eine Dampfarmatur, sondern eine Speziallösung für ein Medium, das andere Bauformen zusetzt. Welche Bauformen im konkreten Fall lieferbar sind, steht im Überblick unter Absperrschieber.

Metallisch oder weichdichtend — die Sitzpaarung entscheidet über die Leckrate

Unabhängig von der Bauform ist die zweite Grundsatzfrage die Sitzabdichtung. Metallisch dichtende Sitze — aufgepanzert, aufgeschweißt oder als eingesetzte Ringe — vertragen hohe Temperaturen, Dampf und abrasive Anteile. Sie erreichen im Neuzustand geringe, aber nicht vollständig blasenfreie Leckraten; die Prüfung erfolgt nach EN 12266-1, wobei die Rate in Klassen angegeben wird. Eine metallische Paarung lässt sich zudem nacharbeiten, was über die Lebensdauer betrachtet wirtschaftlich zählt.

Weichdichtende Sitze mit EPDM, NBR oder PTFE schließen im zulässigen Temperaturfenster blasendicht. Für Trink- und Brauchwasser, für Kaltwasser und für viele Medien im Anlagenbau ist das die einfachere und dichtere Lösung — sie endet dort, wo Temperatur, Dampf oder Feststoffe die Elastomerdichtung angreifen. Wer beides in einer Anlage mischt, sollte die Grenzen je Kreis dokumentieren, sonst landet die falsche Armatur beim nächsten Tausch an der falschen Stelle.

Werkstoff und Druckstufe: die Temperatur gibt die Reihenfolge vor

Die Werkstoffwahl folgt der Betriebstemperatur, nicht dem Preis. Grauguss EN-GJL-250 deckt den klassischen Wasser- und Niederdruckbereich ab. Sphäroguss EN-GJS-400-18-LT bringt Zähigkeit und eignet sich auch für tiefere Temperaturen. Im Dampf- und Heißwasserbereich beginnt die Reihe bei Stahlguss GP240GH+N und geschmiedetem P250GH und führt bei höheren Temperaturen zu den warmfesten Sorten 13CrMo4-5 und G17CrMo5-5. Diese Kennzeichnungen stehen nicht zur Zierde auf dem Typenschild — sie legen fest, bis zu welcher Temperatur die zulässige Druckstufe überhaupt gilt.

Denn PN 40 ist keine feste Zusage, sondern ein Wert bei Bezugstemperatur. Mit steigender Temperatur sinkt der zulässige Betriebsdruck; die zugehörige Tabelle gehört bei jeder Auslegung mit auf den Tisch. Für die Einbausituation sind zusätzlich die Baulänge nach EN 558 und die Anschlussart maßgeblich — Flansch nach EN 1092, Schweißenden oder Zwischenflanschausführung. Wer im Bestand tauscht, misst die vorhandene Baulänge nach, statt sie aus dem Katalog abzuleiten.

Antrieb und Einbaulage

Ein Schieber braucht viele Umdrehungen. Der Hub entspricht mindestens dem Nenndurchmesser, und das Handrad legt ihn in zahlreichen Umdrehungen zurück — bei großen Nennweiten ist das von Hand nur noch mit Getriebe oder Kettenrad zumutbar. Elektro- und Pneumatikantriebe kürzen die Stellzeit, ändern aber nichts am Grundsatz: Ein Schieber ist keine Armatur für schnelles Schließen. Wo eine Anlage im Fehlerfall in Sekunden zufahren muss, gehört ein Schnellschlussventil an diese Stelle.

Bei der Einbaulage gilt: Spindel senkrecht nach oben ist die Regel. Waagrecht eingebaute Schieber großer Nennweite belasten Spindel und Führung einseitig, und in Medien mit Feststoffanteil sammelt sich Material im unteren Gehäuseteil, wo die Platte einfährt. Hängender Einbau mit der Spindel nach unten ist die Ausnahme und sollte mit dem Hersteller abgestimmt werden. Steigende Spindeln zeigen den Hub sichtbar an, brauchen aber Platz; nichtsteigende Ausführungen sparen Bauhöhe, verlagern das Gewinde jedoch ins Medium.

Was in der Instandhaltung tatsächlich auffällt

Aus der Praxis der eigenen Serviceabteilung — sie besteht seit 2021 und betreut alle vertretenen Fabrikate — wiederholen sich wenige Befunde. An erster Stelle stehen Riefen an Platte und Sitz, fast immer verursacht durch längeren Betrieb in Teilhub. Dann Erosion in Dampfleitungen, erkennbar an ausgewaschenen Kanten im Bereich der größten Strömungsgeschwindigkeit. Drittens undichte Stopfbuchsen: Eine Packung ist ein Verschleißteil, sie wird nachgezogen und irgendwann ersetzt, nicht die ganze Armatur.

Entscheidend für die Kosten ist die Frage, ob der Sitz nachgearbeitet werden kann. Bei metallisch dichtenden Stahlarmaturen ist das häufig möglich, und es ist gegenüber einem Neuteil der deutlich günstigere Weg — vor allem bei Sonderausführungen mit langer Lieferzeit. Eine Beurteilung vor Ort klärt das schneller als jede Ferndiagnose; was dabei geprüft wird, steht unter Service. Betreut werden Anlagen in Österreich sowie im Vertriebsgebiet in Tschechien, der Slowakei, Ungarn, Slowenien und Italien.

Ein letzter Punkt betrifft die Dokumentation. Wer Bauform, Werkstoff, Druckstufe und Baulänge je Einbaustelle festhält, spart beim nächsten Ausfall Stunden. Ohne diese Angaben beginnt jede Ersatzbeschaffung mit einer Messung an der offenen Leitung.

Häufige Fragen zum Absperrschieber

Kann ein Absperrschieber zum Drosseln verwendet werden?

Kurzzeitig ja, dauerhaft nein. In Teilhub strömt das Medium mit hoher Geschwindigkeit an der Plattenkante vorbei und trägt Material ab. Die Folge zeigt sich erst später — der Schieber schließt dann auch in Endstellung nicht mehr dicht. Für dauerhafte Drosselung ist ein Regelventil vorgesehen.

Warum lässt sich ein heiß gefahrener Keilschieber manchmal nicht mehr öffnen?

Weil der Keil im kalten Zustand mit Kraft in den Sitz gefahren wurde und sich beim Aufheizen stärker ausdehnt als das Gehäuse. Abhilfe: nicht mit Gewalt zufahren, nach dem Aufheizen kurz nachstellen — oder in Anlagen mit großen Temperaturhüben von vornherein einen Parallelschieber vorsehen.

Schieber oder Absperrklappe?

Der Schieber punktet bei geringem Druckverlust, freiem Durchgang und hohen Temperaturen. Die Klappe punktet bei Bauhöhe, Gewicht, Stellzeit und Preis, besonders ab mittleren Nennweiten. Bei Dampf und hohen Temperaturen bleibt der Schieber im Vorteil; im Kaltwasserbereich gewinnt meist die Klappe.

Welche Leckrate ist realistisch?

Weichdichtende Sitze schließen im zulässigen Temperaturfenster blasendicht. Metallisch dichtende Sitze erreichen geringe, aber messbare Leckraten nach EN 12266-1. Wer absolute Dichtheit über lange Standzeit benötigt, prüft zusätzlich Ausführungen mit Faltenbalgabdichtung oder wechselt die Armaturenart.

Wie oft sollte ein selten betätigter Schieber bewegt werden?

Regelmäßig — ein Schieber, der jahrelang in derselben Stellung steht, setzt sich fest. Eine Bewegung im Rahmen der ohnehin fälligen Begehung genügt meist, um Gängigkeit und Dichtheit zu erhalten.

Fazit

Die Auswahl eines Absperrschiebers ist in drei Schritten entschieden. Erstens die Bauform nach dem Temperaturverhalten der Anlage: Keil für stabile Bedingungen, Parallelplatte für Dampf und große Temperaturhübe, Flachschieber für Medien mit Feststoffanteil. Zweitens die Sitzpaarung nach der geforderten Leckrate und der Temperatur. Drittens Werkstoff und Druckstufe nach der tatsächlichen Betriebstemperatur, nicht nach dem Nennwert auf dem Schild. Bleibt eine Entscheidung offen — etwa zwischen Schieber und Ventil bei Grenzbedingungen —, klärt ein Blick auf die Betriebsdaten mehr als jeder Katalogvergleich. Die Ing. Wilhelm Friedrich Gesellschaft m. b. H. führt Absperrschieber der vertretenen Fabrikate seit 1983 im österreichischen Markt.

Gate valves: wedge, parallel slide or knife gate — which design for which duty

From the outside the three designs look much alike: body, stem, handwheel or actuator. The difference sits in the closure member, and that is what decides whether the valve still shuts tight after years in service or whether the seat scores. Choosing a gate valve really means choosing between a wedge, a parallel slide and a flat plate. The sections below match each design to the operating conditions it suits, and name the cases where a gate valve is simply the wrong choice.

What a gate valve does well — and where it stops

A gate valve offers something no other isolating valve provides in the same way: fully open, it clears the entire bore. The medium passes in a straight line, with no change of direction and no step in cross-section. Pressure loss is correspondingly low and the Kvs value high. In long pipe runs, where every resistance is paid for through pump power, that is the decisive argument. Pigged lines and media carrying solids also require a clear bore.

The limit is just as clear. A gate valve is an on-off device. In an intermediate position the medium passes the edge of the disc at high velocity, and that is exactly where erosion and scoring start — first at the edge, then on the seat. A gate valve held a third open for months will no longer seal when fully closed either. Where throttling or control is required, a control valve belongs in that position; where fast isolation matters, a butterfly valve is often the better answer. Installed height is a further factor: a DN 300 gate valve with a rising stem needs clearance above the line that existing plant rarely offers.

Wedge gate valves: the standard design and its best-known problem

In a wedge gate valve the two sealing faces are not parallel but set at a shallow angle. The stem forces the wedge into the seat and the wedge action generates the sealing force. This works independently of differential pressure — a wedge gate valve seals even with no pressure across it, which makes it the obvious choice for water, heating and general industrial duty.

Three versions are common. The solid wedge is the simplest and most robust, but it is sensitive to body distortion: if pipe loads or temperature differences strain the body, the wedge no longer beds evenly on both seats. The flexible wedge is slotted or waisted in the centre and can deflect by a few tenths of a millimetre; it tolerates distortion and is the most widely used design today. The split wedge, two separate discs with a spreader, compensates angular error best, at higher cost and complexity.

One operating problem affects every wedge design: thermal binding. If a wedge gate valve is closed hard when cold and the line is then heated, the wedge expands more than the body and the valve can no longer be opened by handwheel. In plant with large temperature swings, that is the reason a wedge does not belong there.

Parallel slide valves: built for steam and changing temperature

The parallel slide design removes that problem. Its two sealing plates are parallel and are pressed against the seats not by wedge action but by a spreader or spring pack; in service the differential pressure adds to this, forcing the downstream plate onto its seat. With no wedge force involved nothing can bind, and the valve opens with normal effort even after a full temperature cycle.

This makes the parallel slide the design of choice in steam and power plant lines, in high-temperature water systems and wherever several hundred kelvin separate standstill from full load. Within the represented range, valves for this duty come from PERSTA Stahlarmaturen, whose focus is forged and cast steel valves for power plant and process engineering; the Austrian representation is held exclusively by Ing. Wilhelm Friedrich Gesellschaft m. b. H.

The trade-off has to be understood: without meaningful differential pressure the contact force is lower than on a wedge. For testing purposes, and for sections that must be absolutely tight when depressurised, that matters — there a wedge gate valve or a globe valve remains the safer option.

Knife gate valves: when the medium carries solids

Knife gate and slide valves use a single flat plate travelling across the bore. The seat is usually resilient, the body slim and short. Their field is media that defeat wedge and parallel designs: sludges, fibrous stock, waste water, lime slurry, bulk solids. The plate edge cuts through deposits and fibres instead of pushing them ahead — hence the name.

In return, pressure and temperature are tightly limited; typical ratings are low, and the operating temperature is set by the seat material rather than the body. A knife gate valve does not replace a steam valve. It is a specialised answer to a medium that damages other designs.

Metal or resilient seated — the seat pairing sets the leakage rate

Whatever the design, the second fundamental question is the seat. Metal seated faces — hard-faced, weld overlaid or fitted as rings — withstand high temperatures, steam and abrasive content. When new they achieve low but not bubble-tight leakage rates, tested to EN 12266-1 and stated in classes. A metal pairing can also be re-machined, which counts over the life of the valve.

Resilient seated faces in EPDM, NBR or PTFE close bubble-tight within their permitted temperature window. For potable and service water, for chilled water and for many process media this is the simpler and tighter solution — and it ends where temperature, steam or solids attack the elastomer. Where both types are used in one plant, the limits should be recorded circuit by circuit, otherwise the wrong valve reaches the wrong position at the next replacement.

Material and pressure rating: temperature sets the order

Material selection follows operating temperature, not price. Grey cast iron EN-GJL-250 covers classic water and low-pressure duty. Ductile iron EN-GJS-400-18-LT adds toughness and suits lower temperatures. For steam and high-temperature water the range starts at cast steel GP240GH+N and forged P250GH, and at higher temperatures moves to the creep-resistant grades 13CrMo4-5 and G17CrMo5-5. These designations are not decoration on the nameplate — they define the temperature up to which the stated pressure rating applies at all.

PN 40 is not a fixed promise but a value at reference temperature. As temperature rises the permissible working pressure falls, and the corresponding table belongs on the desk at every sizing exercise. For the installation itself, face-to-face dimensions to EN 558 and the end connection matter as well — flanges to EN 1092, butt weld ends or wafer design. When replacing in existing plant, measure the face-to-face dimension rather than taking it from a catalogue.

Actuation and installed position

A gate valve needs many turns. The travel is at least equal to the nominal bore, and the handwheel covers it in a large number of revolutions — at larger sizes that is only reasonable with a gearbox or chainwheel. Electric and pneumatic actuators shorten the stroke time but do not change the principle: a gate valve is not a fast-closing device. Where a plant must shut within seconds on fault, a quick-acting safety shut-off valve belongs in that position.

As to position, stem vertically upwards is the rule. Large gate valves installed horizontally load stem and guides on one side, and in media carrying solids material collects in the lower body where the plate travels. Inverted installation with the stem downwards is the exception and should be agreed with the manufacturer. Rising stems show the travel visibly but need clearance; non-rising designs save height but move the thread into the medium.

What maintenance actually finds

Our own service department, in place since 2021 and covering every represented make, sees the same findings repeatedly. First, scoring on plate and seat, almost always caused by prolonged operation at part travel. Second, erosion in steam lines, visible as washed-out edges where flow velocity is highest. Third, leaking stuffing boxes: packing is a wear part, to be tightened and eventually replaced — not a reason to change the whole valve.

The cost question is whether the seat can be re-machined. On metal seated steel valves this is often possible and is considerably cheaper than a new unit, above all for special designs with long delivery times. An assessment on site settles that faster than any remote diagnosis. Plants are served in Austria and in the sales territory covering the Czech Republic, Slovakia, Hungary, Slovenia and Italy.

Can a gate valve be used for throttling?

Briefly yes, permanently no. At part travel the medium passes the plate edge at high velocity and removes material. The consequence appears later — the valve then fails to seal even when fully closed. Continuous throttling is the task of a control valve.

Why does a hot wedge gate valve sometimes refuse to open?

Because the wedge was forced into the seat while cold and expands more than the body on heating. The remedy: do not close with excessive force, ease the stem after heat-up — or specify a parallel slide valve from the outset in plant with large temperature swings.

Gate valve or butterfly valve?

The gate valve wins on pressure loss, clear bore and high temperature. The butterfly valve wins on installed height, weight, stroke time and price, particularly from medium sizes upwards. For steam and high temperatures the gate valve keeps the advantage; in chilled and cold water the butterfly valve usually takes it.

What leakage rate is realistic?

Resilient seats close bubble-tight within their temperature window. Metal seats achieve low but measurable rates to EN 12266-1. Where absolute tightness is required over a long service life, bellows-sealed designs or a different valve type should be considered.

Summary

Selecting a gate valve comes down to three steps. First the design, according to the thermal behaviour of the plant: wedge for stable conditions, parallel slide for steam and large temperature swings, knife gate for media carrying solids. Second the seat pairing, according to the required leakage rate and temperature. Third material and pressure rating, according to the actual operating temperature rather than the nominal figure on the plate. Where a decision stays open — between gate and globe at borderline conditions, for instance — a look at the operating data settles more than any catalogue comparison. Ing. Wilhelm Friedrich Gesellschaft m. b. H. has supplied gate valves from the represented makes in the Austrian market since 1983.
