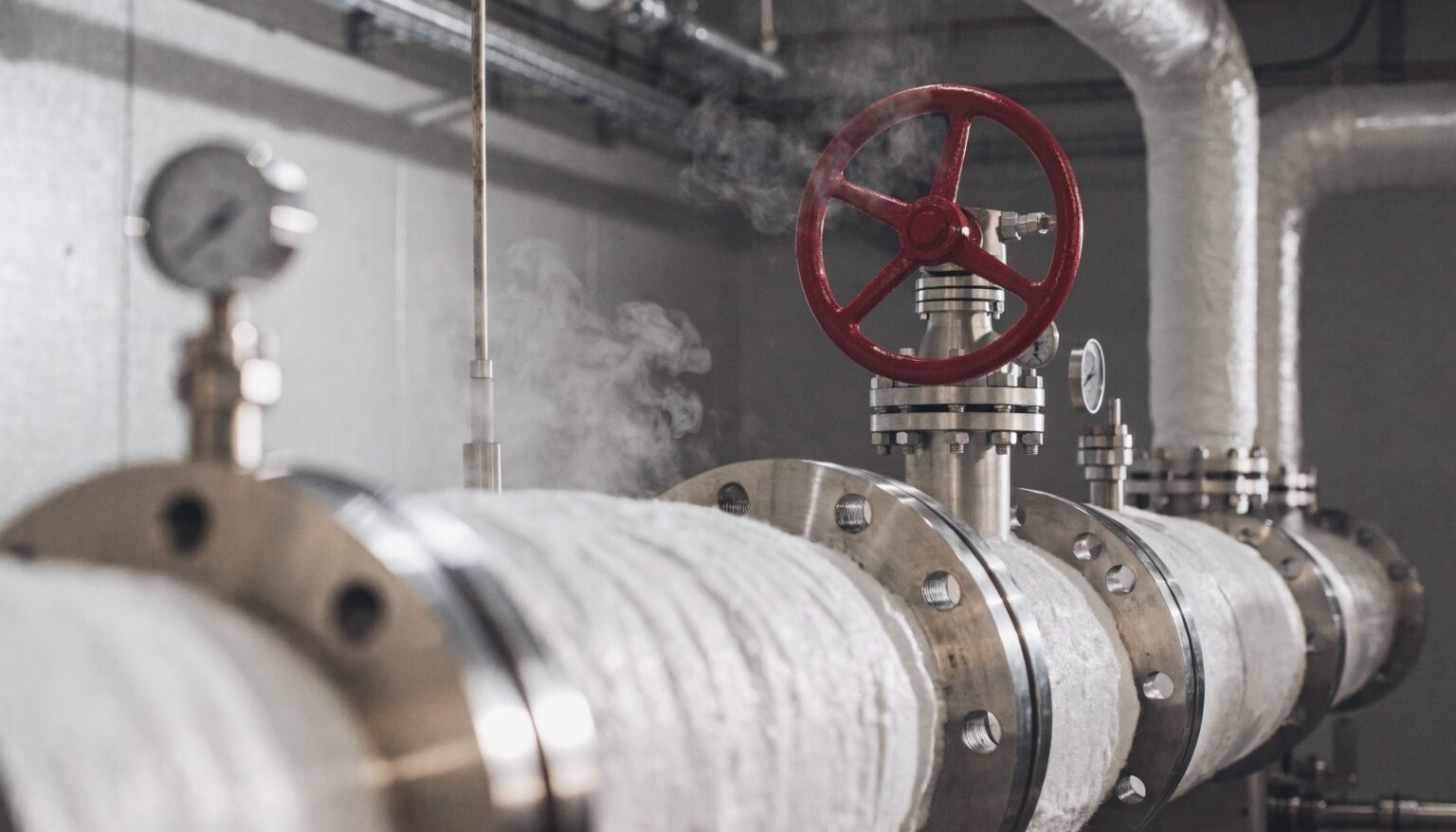

Eine Dampfumformstation hat zwei Aufgaben, die gerne in einen Topf geworfen werden: Sie senkt den Druck, und sie senkt die Temperatur. Für die erste Aufgabe genügt ein Regelventil. Für die zweite braucht es Wasser, das fein zerstäubt in den Dampf gelangt und dort restlos verdampft. Ob dieses Wasser bereits im Ventil eingebracht wird oder erst hinter der Druckregelung in einem eigenen Kühler, ist die zentrale Auslegungsentscheidung – und sie hängt weniger am Auslegungspunkt als am Lastbereich, den die Station tatsächlich fahren muss. Dieser Beitrag ordnet die beiden Wege und die Kühlerbauformen dazwischen.

Was eine Dampfumformstation im Anlagenbild leistet

Dampfumformstationen sitzen überall dort, wo Dampf aus einem höheren in ein niedrigeres Netz übergeben wird: Anzapfdampf aus der Turbine in die Prozessschiene, Frischdampf in die Umleitstation beim Anfahren, Hochdruckdampf in eine Heizschiene. In allen Fällen entsteht beim Entspannen ein Problem, das viele unterschätzen: Der Dampf wird beim Drosseln nicht kühler, sondern überhitzter. Die Enthalpie bleibt erhalten, der Sättigungspunkt sinkt mit dem Druck – aus 40 bar Sattdampf werden bei 6 bar rund 200 K Überhitzung. Für den nachfolgenden Wärmetauscher ist dieser Dampf unbrauchbar, weil überhitzter Dampf schlecht kondensiert und die Regelung träge macht.

Die Station bringt den Dampf deshalb kontrolliert wieder nahe an die Sättigung heran – üblicherweise auf 10 bis 20 K Restüberhitzung. Nicht bis auf Sättigung: Bleibt kein Sicherheitsabstand, schlägt jede Regelabweichung sofort in Nässe um, und Wassertropfen in einer Dampfleitung mit 60 m/s sind ein Erosionsproblem, kein Komfortthema. Wie weit hinunter geregelt wird, entscheidet also die Messstelle und nicht der Wunsch. Die passende Temperaturmessung gehört deshalb zur Station und nicht in eine spätere Ausbaustufe; entsprechende Geräte finden Sie in unserer Messtechnik.

Technisch sauber getrennt sind das zwei Kreise. Der Druckkreis stellt das Regelventil, der Temperaturkreis die Kühlwassermenge. Beide beeinflussen sich: Jede Änderung der Druckstellung ändert die Dampfmenge und damit den Kühlwasserbedarf, und jede Wassermenge ändert das Volumen hinter der Einspritzung. Der Druckkreis ist schnell, der Temperaturkreis langsam – die Totzeit zwischen Düse und Temperaturfühler liegt je nach Rohrführung bei mehreren Sekunden.

Genau daraus folgt die Grundregel für die Auswahl: Wo beide Aufgaben in einem engen Lastbereich und auf kurzer Strecke gelöst werden müssen, ist die integrierte Lösung im Vorteil. Wo der Lastbereich weit ist oder die Kühlung viel Verdampfungsstrecke braucht, gewinnt die getrennte Anordnung. Unsere Dampfumformtechnik deckt beide Wege ab: Wassereinspritzung in der Druckregelung und Wassereinspritzung nach der Druckregelung.

Wann das Dampfumformventil die richtige Wahl ist

Beim Dampfumformventil erfolgt die Wassereinspritzung im Ventil selbst – das Kühlwasser gelangt unmittelbar dort in den Dampf, wo die Entspannung stattfindet und die Strömungsgeschwindigkeit am höchsten ist. Diese hohe Geschwindigkeit übernimmt einen Teil der Zerstäubungsarbeit, und die Vermischung beginnt bereits im Ventilgehäuse. Das Ergebnis ist eine sehr kompakte Station: ein Gehäuse, ein Anschlusspaar, zwei Antriebe.

Diese Bauart spielt ihre Stärken dort aus, wo Platz knapp ist und das Anfahrverhalten zählt – klassisch in Umleitstationen und Anfahrstationen im Kraftwerk, wo hohe Druckdifferenzen und schnelle Laständerungen zusammenkommen. Sie ist außerdem die robustere Lösung, wenn die Geometrie hinter der Station keine lange gerade Strecke hergibt.

Der Preis: Ventil und Kühlung sind mechanisch gekoppelt. Der Regelbereich der Kühlung hängt am Regelbereich des Ventils, und beides gemeinsam auszulegen ist anspruchsvoller als zwei getrennte Komponenten zu dimensionieren. Für die Druckseite gelten dabei dieselben Regeln wie bei jedem Stellventil – welche Kennlinie zur Regelaufgabe passt und warum die Ventilautorität schwerer wiegt als das Datenblatt, haben wir im Beitrag Regelventil-Kennlinie: linear oder gleichprozentig? behandelt.

Wann der Einspritzkühler die richtige Wahl ist

Beim getrennten Aufbau übernimmt ein Regelventil den Druck, und die Kühlung sitzt als eigenes Bauteil dahinter. Diese Anordnung ist der Regelfall in Prozessanlagen, und sie hat drei handfeste Vorteile. Erstens lässt sich jede Komponente für sich auslegen, prüfen und später tauschen. Zweitens steht hinter der Druckreduzierung schon eine höhere Volumenströmung zur Verfügung, was der Vermischung hilft. Drittens sind die Regelbereiche entkoppelt: Eine Station, die zwischen 15 und 100 Prozent Last fahren muss, ist getrennt deutlich leichter beherrschbar.

Unterschieden wird nach der Regelung. Ein Einspritzkühler mit integrierter Regelung bringt Düse und Stellorgan in einem Bauteil unter – kompakt, mit gutem Regelverhalten und ohne separate Wasserarmatur. Ein Dampfkühler mit separater Regelung trennt die Wassermenge in ein eigenes Regelventil aus; das ist die flexiblere und bei großen Wassermengen die üblichere Variante.

Die Bauformen des Kühlers: Lanze, Venturi, Treibdampf, Blende

Innerhalb der separat geregelten Kühler entscheidet die Bauform darüber, wie gut die Station bei Teillast arbeitet.

• Einspritzlanze mit einer Düse: der einfache Fall für kleine bis mittlere Nennweiten und überschaubaren Lastbereich. Die Lanze ragt in die Rohrmitte, die Düse zerstäubt gegen die Strömung.
• Einspritzlanze mit mehreren Düsen: verteilt die Wassermenge über den Querschnitt. In großen Nennweiten ist das der einzige Weg, das Wasser überhaupt in die Mitte zu bekommen, statt es an der Wand entlanglaufen zu lassen.
• Venturikühler mit Lanze oder Ringdüse: Eine Querschnittsverengung erhöht die Dampfgeschwindigkeit genau an der Einspritzstelle. Damit funktioniert die Zerstäubung auch dann noch, wenn die Anlage weit unter Auslegungslast fährt – die Antwort auf schwankende Prozesse und die Bauform mit dem besten Regelverhältnis ohne Fremdmedium.
• Treibdampfkühler: Hier zerstäubt Dampf aus dem Hochdrucknetz das Wasser, unabhängig von der Geschwindigkeit im Hauptrohr. Das ergibt den größten Regelbereich überhaupt und ist die Wahl, wenn eine Station von wenigen Prozent bis Volllast sauber arbeiten muss – bezahlt mit einer zusätzlichen Treibdampfleitung.
• Einspritzblende: feste Geometrie, geringste Kosten, enger Arbeitsbereich. Sinnvoll bei konstanter Last, nicht bei Prozessen, die morgens anfahren und abends abstellen.

Die Reihenfolge ist damit auch eine Kostenreihenfolge: Blende, Lanze, Venturi, Treibdampf. Wer am Regelverhältnis spart, zahlt es bei den Instandhaltungskosten der Rohrleitung zurück.

Die drei Punkte, an denen Stationen in der Praxis scheitern

Erstens die Mindestlast. Jede Düse braucht einen Mindestdifferenzdruck zwischen Kühlwasser und Dampf, damit sie zerstäubt statt zu tropfen – als Hausnummer einige bar Überdruck gegenüber dem Dampfdruck. Fällt die Last unter den Punkt, an dem die Düse noch zerstäubt, gelangt Wasser in Tropfenform an die Rohrwand. Die Folge sind Thermoschock-Risse in der Rohrleitung und Erosion an den Bögen, und beides zeigt sich erst nach Monaten. Deshalb wird eine Station nie nur auf den Auslegungspunkt gerechnet, sondern immer auf den kleinsten Lastfall, den sie im Jahresbetrieb tatsächlich sieht.

Zweitens die Verdampfungsstrecke. Zwischen Einspritzstelle und Temperaturfühler muss das Wasser vollständig verdampft sein. Je nach Bauform und Dampfgeschwindigkeit sind dafür mehrere Meter gerades Rohr nötig; ein Bogen unmittelbar hinter der Düse fängt die noch flüssigen Tropfen im Außenradius ab. Sitzt der Fühler zu nah, misst er den nicht verdampften Anteil mit, die Regelung sieht eine zu niedrige Temperatur, fährt Wasser zurück – und die Station pendelt.

Drittens das Kühlwasser. Es gehört in Speisewasser- oder Kondensatqualität und gefiltert an die Düse. Härtebildner setzen die Bohrung innerhalb weniger Wochen zu, und eine teilweise zugesetzte Düse verändert das Sprühbild, ohne dass die Regelung davon etwas merkt. Wo die Wasserqualität schwankt, gehört ein Schmutzfänger vor die Einspritzarmatur und eine Möglichkeit, die Düse ohne Anlagenstillstand zu ziehen.

Nicht verwechseln: Dampfumformung und Direktdampfinjektion

Zwei Verfahren tragen ähnliche Namen und gehen in entgegengesetzte Richtungen. Bei der Dampfumformung wird Wasser in Dampf eingespritzt, um Dampf zu kühlen. Bei der Direktdampfinjektion wird Dampf in Wasser eingebracht, um eine Flüssigkeit zu erwärmen – ohne Wärmetauscher, mit vollständiger Vermischung im Gerät und ohne die Dampfschläge, die bei einfachen Einperlrohren auftreten. Für Prozesswasser, Schlammerhitzung und sanitäre Anwendungen ist das die energetisch günstigere Lösung; unsere Dampfinjektoren arbeiten für konstanten und für variablen Durchfluss und decken den Bereich bis 5.700 m³/h beziehungsweise 105 barg ab.

Die Verwechslung ist nicht theoretisch: In Ausschreibungen steht regelmäßig „Dampfkühler“, wo eigentlich ein Erhitzer für Prozesswasser gemeint ist. Ein Blick auf die Frage, welches Medium am Ende die Zieltemperatur haben soll, klärt das in einem Satz.

Werkstoff und Druckstufe: der Anfahrfall bestimmt die Auswahl

Dampfumformstationen werden in Druckstufen von PN 10 bis PN 630 ausgeführt, mit Gehäusen aus EN-GJL-250, P250GH, GP240GH+N, 13CrMo4-5, G17CrMo5-5, 11CrMo9-10, X10CrMoVNb9-1 oder Edelstahl. Welcher Werkstoff nötig ist, entscheidet nicht der Dauerbetriebspunkt, sondern der Anfahrfall: Beim Anfahren steht oft der volle Vordruck bei noch kalter Leitung an, und die Temperaturdifferenz über der Einspritzstelle ist dann am größten. Warmfeste Stähle wie 13CrMo4-5 oder X10CrMoVNb9-1 sind genau dafür da. Dazu kommen die Sonderkonstruktionen, die bei einer Station mit ungewöhnlicher Geometrie oder Einbaulage die Regel und nicht die Ausnahme sind.

Häufige Fragen zur Dampfumformstation

Wie weit lässt sich der Dampf herunterkühlen?

Bis nahe an die Sättigungstemperatur, aber nicht auf sie. Üblich sind 10 bis 20 K Restüberhitzung am Messpunkt. Wer darunter geht, riskiert bei jeder Laständerung Nässe in der Leitung – und die kostet mehr, als die letzten Kelvin an Wärmerückgewinnung einbringen.

Wie viel gerade Rohrstrecke braucht es hinter der Einspritzung?

Das hängt von Bauform, Dampfgeschwindigkeit und Tropfengröße ab und wird für jede Station gerechnet. Als Orientierung: mehrere Meter, und in dieser Strecke kein Bogen, keine Reduzierung und kein Abzweig. Der Temperaturfühler sitzt am Ende dieser Strecke, nicht am Anfang.

Warum pendelt die Temperaturregelung?

In den meisten Fällen aus einem von drei Gründen: Der Fühler sitzt zu nah an der Düse und misst unverdampftes Wasser mit, die Station fährt unter der Mindestlast der Düse, oder der Temperaturkreis ist zu schnell parametriert für die tatsächliche Totzeit. Alle drei sind ohne Umbau prüfbar.

Dampfumformventil oder getrennter Kühler – was ist günstiger?

In der Anschaffung meist das Ventil, weil es ein Gehäuse und ein Anschlusspaar spart. Über die Lebensdauer entscheidet der Lastbereich: Muss die Station weit heruntergefahren werden, ist der getrennte Aufbau mit Venturi- oder Treibdampfkühler günstiger, weil er die Rohrleitung schont.

Kann eine bestehende Station nachgerüstet werden?

Häufig ja. Wenn die Rohrführung stimmt, lässt sich eine Einspritzblende gegen eine geregelte Lanze oder einen Venturikühler tauschen, ohne die Leitung zu ändern. Wo die gerade Strecke fehlt, ist der Tausch der Bauform allein wirkungslos – dann muss die Rohrführung mit. Diesen Punkt klären wir im Rahmen unseres Services vor jedem Angebot.

Fazit: die Entscheidung in drei Schritten

Erstens den Lastbereich festlegen, nicht den Auslegungspunkt: Zwischen welcher kleinsten und größten Dampfmenge muss die Station arbeiten? Zweitens die Anordnung wählen: enger Lastbereich, wenig Platz, hohe Dynamik sprechen für das Dampfumformventil; weiter Lastbereich und ausreichend Rohrstrecke für die getrennte Lösung. Drittens die Kühlerbauform nach dem geforderten Regelverhältnis bestimmen – Blende bei konstanter Last, Lanze im Normalfall, Venturi bei schwankendem Prozess, Treibdampf bei sehr weitem Bereich. Werkstoff und Druckstufe ergeben sich danach aus dem Anfahrfall.

Als Generalvertretung für Österreich führen wir die Fabrikate RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA und Knippenburg und beliefern seit 2019 auch Südosteuropa. Schicken Sie uns Vordruck, Gegendruck, Dampfmenge im kleinsten und größten Lastfall, gewünschte Austrittstemperatur, verfügbaren Kühlwasserdruck und eine Skizze der Rohrführung – damit lässt sich die Station rechnen. Die Übersicht unserer Dampfumformtechnik zeigt vorab, welche Bauformen zur Verfügung stehen.

Steam conditioning stations: desuperheater or steam conversion valve?

A steam conditioning station has two jobs that are often lumped together: it reduces pressure, and it reduces temperature. A control valve is enough for the first. The second needs water, finely atomised into the steam and fully evaporated there. Whether that water is introduced inside the valve or only downstream of the pressure reduction in a separate desuperheater is the central design decision – and it depends less on the design point than on the load range the station actually has to cover.

What the station does in the plant

Steam conditioning stations sit wherever steam is transferred from a higher to a lower network: extraction steam from the turbine into the process header, live steam into the bypass station during start-up, high pressure steam into a heating header. In every case throttling creates a problem that is easy to underestimate: the steam does not get cooler, it gets more superheated. Enthalpy is preserved while the saturation point falls with pressure, so 40 bar saturated steam ends up with roughly 200 K of superheat at 6 bar. For the downstream heat exchanger that steam is useless, because superheated steam condenses poorly and makes the control loop sluggish.

The station therefore brings the steam back close to saturation in a controlled way – typically to 10 to 20 K of residual superheat. Not down to saturation: without that margin every control deviation turns immediately into moisture, and water droplets in a steam line at 60 m/s are an erosion problem, not a comfort issue. How far down you can control is decided by the measuring point, not by the wish, so the temperature measurement belongs to the station and not to a later stage.

Pressure and temperature: two tasks, two loops

Properly separated these are two loops. The pressure loop positions the control valve, the temperature loop sets the cooling water flow. They interact: every change in valve position changes the steam flow and therefore the water demand, and every water flow changes the volume downstream of the injection. The pressure loop is fast, the temperature loop is slow – the dead time between nozzle and temperature sensor is several seconds depending on the pipe run.

From that follows the basic selection rule: where both tasks have to be solved within a narrow load range and over a short distance, the integrated solution wins. Where the load range is wide or the cooling needs a long evaporation length, the separated arrangement wins. Our steam conditioning range covers both: water injection within the pressure control and water injection downstream of it.

When the steam conversion valve is the right choice

In a steam conversion valve the water is injected inside the valve itself, right where the expansion takes place and the flow velocity is highest. That velocity does part of the atomising work, and mixing starts inside the valve body. The result is a very compact station: one body, one pair of connections, two actuators.

This design plays to its strengths where space is tight and start-up behaviour matters – classically in bypass and start-up stations in power plants, where high differential pressures and fast load changes come together. It is also the more robust answer when the geometry downstream does not offer a long straight run. The price is that valve and cooling are mechanically coupled: the turndown of the cooling depends on the turndown of the valve, and sizing both together is more demanding than dimensioning two separate components.

When the separate desuperheater is the right choice

In the separated arrangement a control valve handles pressure and the cooling sits behind it as its own component. This is the normal case in process plants, and it has three solid advantages. Each component can be sized, tested and later replaced on its own; downstream of the pressure reduction a higher volume flow is already available, which helps mixing; and the control ranges are decoupled, so a station that has to run between 15 and 100 percent load is considerably easier to handle.

The distinction is made by the control. A desuperheater with integrated control combines nozzle and actuator in one component – compact, with good control behaviour and without a separate water valve. A steam cooler with separate control moves the water flow into its own control valve; that is the more flexible option and the usual one at high water flows.

Cooler designs: lance, venturi, steam atomised, orifice

Within the separately controlled coolers the design decides how well the station works at part load.

• Injection lance with one nozzle: the simple case for small to medium sizes and a manageable load range. The lance reaches into the centre of the pipe and the nozzle atomises against the flow.
• Injection lance with several nozzles: distributes the water across the cross section. In large sizes this is the only way to get the water into the centre at all instead of letting it run along the wall.
• Venturi cooler with lance or ring nozzle: a reduction in cross section raises the steam velocity exactly at the injection point, so atomisation still works when the plant runs far below design load. This is the answer to fluctuating processes and the design with the best turndown without an auxiliary medium.
• Steam atomised cooler: here steam from the high pressure network atomises the water, independently of the velocity in the main line. It gives the widest turndown of all and is the choice when a station has to work cleanly from a few percent up to full load – paid for with an additional motive steam line.
• Injection orifice: fixed geometry, lowest cost, narrow operating range. Sensible at constant load, not for processes that start in the morning and shut down at night.

Three points where stations fail in practice

Minimum load. Every nozzle needs a minimum differential pressure between cooling water and steam in order to atomise instead of dribble – as a rule of thumb several bar above steam pressure. Below the point where the nozzle still atomises, water reaches the pipe wall as droplets. The consequences are thermal shock cracks in the line and erosion at the bends, and both only show up after months. A station is therefore never calculated for the design point alone, but always for the smallest load case it actually sees over the year.

Evaporation length. Between injection point and temperature sensor the water has to be fully evaporated. Depending on design and steam velocity that takes several metres of straight pipe, with no bend, no reducer and no branch in between. If the sensor sits too close it measures the unevaporated fraction as well, the controller sees a temperature that is too low, cuts back the water – and the station hunts.

Cooling water quality. It belongs at the nozzle in feedwater or condensate quality and filtered. Hardness blocks the bore within weeks, and a partly blocked nozzle changes the spray pattern without the controller noticing. Where water quality varies, a strainer belongs upstream of the injection and there should be a way to withdraw the nozzle without shutting the plant down.

Not to be confused: steam conditioning and direct steam injection

Two processes carry similar names and run in opposite directions. Steam conditioning injects water into steam in order to cool the steam. Direct steam injection introduces steam into water in order to heat a liquid – without a heat exchanger, with complete mixing inside the unit and without the water hammer that simple sparge pipes produce. For process water, sludge heating and sanitary applications it is the more efficient solution; our steam injectors work for constant and for variable flow and cover the range up to 5,700 m³/h and 105 barg respectively.

Material and pressure rating

Steam conditioning stations are supplied in pressure ratings from PN 10 to PN 630, with bodies in EN-GJL-250, P250GH, GP240GH+N, 13CrMo4-5, G17CrMo5-5, 11CrMo9-10, X10CrMoVNb9-1 or stainless steel. The material is not decided by the continuous operating point but by the start-up case: on start-up the full inlet pressure is often present while the line is still cold, and the temperature difference across the injection point is then at its greatest. Creep resistant steels such as 13CrMo4-5 or X10CrMoVNb9-1 exist for exactly that duty.

Frequently asked questions

How far can the steam be cooled down? Close to saturation temperature, but not to it. Ten to twenty kelvin of residual superheat at the measuring point is usual. Going below that risks moisture in the line on every load change, and that costs more than the last few kelvin of heat recovery return.

How much straight pipe is needed downstream of the injection? That depends on design, steam velocity and droplet size and is calculated for each station. As an orientation: several metres, with no bend, reducer or branch in that section. The temperature sensor sits at the end of it, not at the beginning.

Why does the temperature control hunt? In most cases for one of three reasons: the sensor sits too close to the nozzle and measures unevaporated water, the station runs below the minimum load of the nozzle, or the temperature loop is tuned too fast for the actual dead time. All three can be checked without modification.

Can an existing station be upgraded? Often yes. If the pipe run is suitable, an injection orifice can be replaced by a controlled lance or a venturi cooler without changing the line. Where the straight run is missing, changing the cooler design alone achieves nothing – then the piping has to change with it. We clarify that as part of our service before any quotation.

In short

First define the load range, not the design point: between which smallest and largest steam flow does the station have to work? Second choose the arrangement: a narrow load range, little space and high dynamics argue for the steam conversion valve; a wide load range and sufficient pipe length for the separated solution. Third pick the cooler design by the required turndown – orifice at constant load, lance in the normal case, venturi for a fluctuating process, steam atomised for a very wide range. Material and pressure rating then follow from the start-up case.

As the general agent for Austria we represent RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA and Knippenburg, and we have supplied South-Eastern Europe since 2019. Send us inlet and outlet pressure, steam flow at the smallest and largest load case, required outlet temperature, available cooling water pressure and a sketch of the pipe run – that is enough to calculate the station.

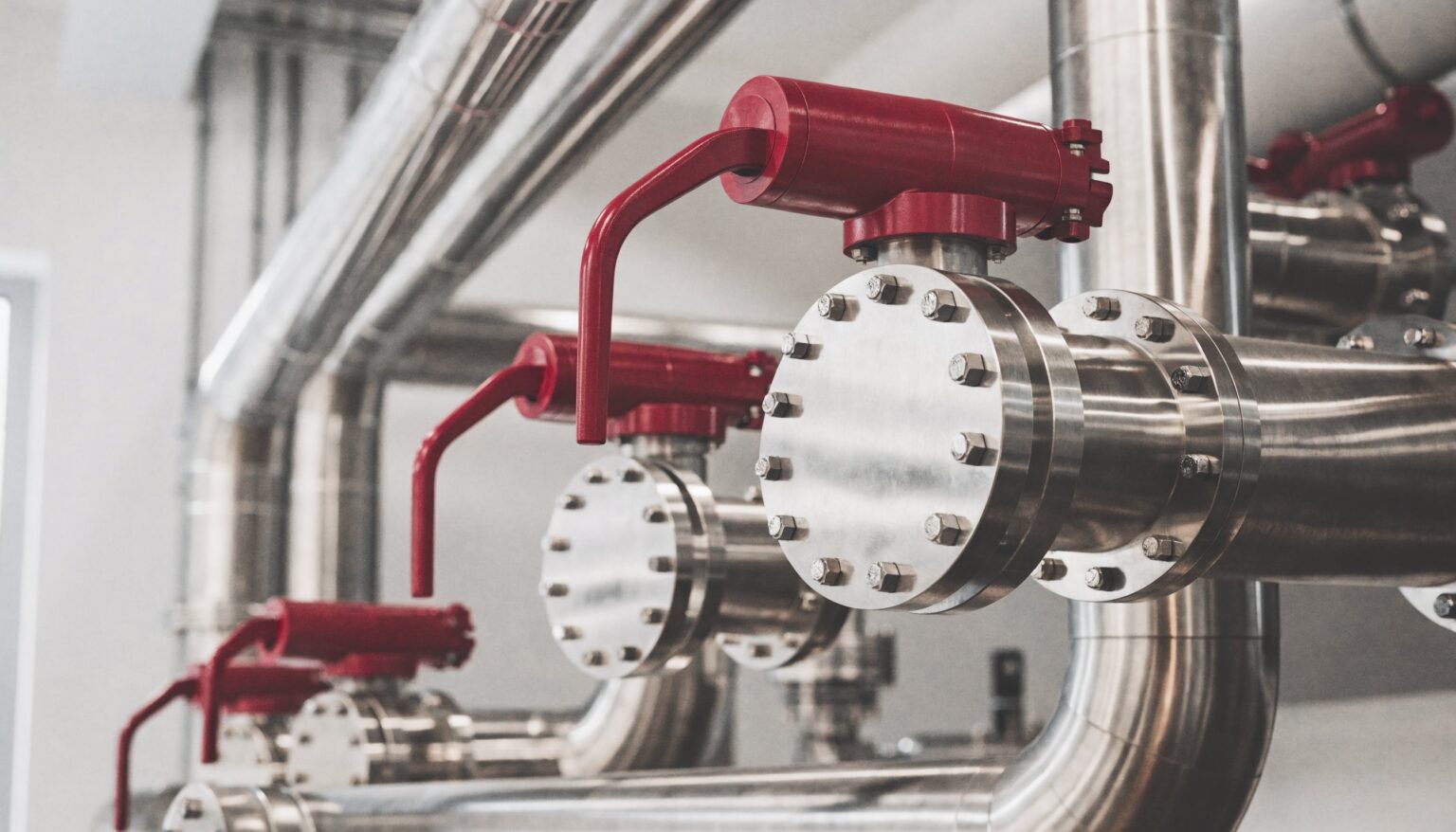

Absperrklappen sehen sich auf den ersten Blick alle ähnlich: ein Gehäuse, eine Scheibe, eine Welle, eine Vierteldrehung. Die Unterschiede stecken im Dichtsystem und im Wellenversatz – und genau dort entscheidet sich, ob eine Armatur zehn Jahre dicht bleibt oder nach zwei Heizperioden nachgestellt werden muss. Weichdichtende Absperrklappen sind im Kühl- und Heizwasserkreis die naheliegende Wahl; in Dampf, Heißgas oder Thermalöl scheiden sie aus. Dieser Beitrag ordnet die gängigen Bauformen nach dem, was sie im Betrieb tatsächlich aushalten, und zeigt, welche Einbauart und welcher Antrieb dazu passen.

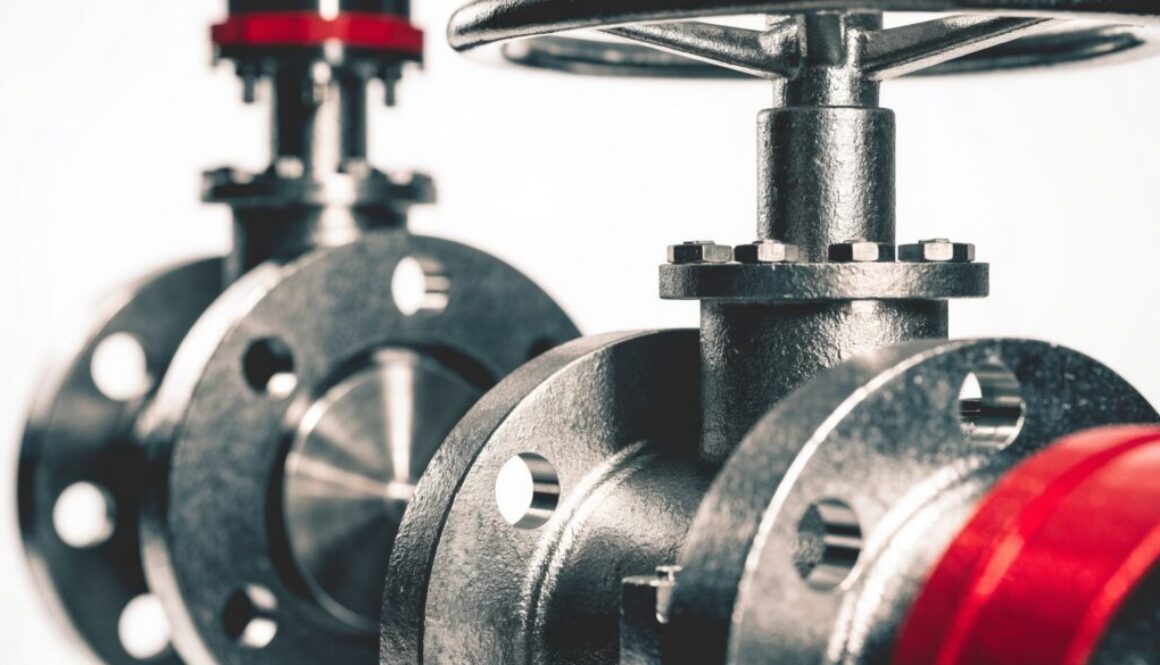

Was die Absperrklappe von Schieber und Ventil unterscheidet

Die Klappe schließt mit einer Vierteldrehung, der Keilschieber braucht dafür viele Umdrehungen der Spindel. Daraus ergeben sich die drei Vorteile, wegen derer die Klappe in großen Nennweiten fast konkurrenzlos ist: kurze Baulänge, geringes Gewicht und ein Antriebsmoment, das mit der Nennweite langsamer wächst als der Platzbedarf eines Schiebers. Ab etwa DN 400 aufwärts ist das kein Komfortargument mehr, sondern eine Frage der Rohrstatik und der Montagekosten.

Der Preis dafür: Die Scheibe bleibt auch im geöffneten Zustand im Medienstrom stehen. Es gibt keinen vollen Freidurchgang, damit keine Molchbarkeit und einen bleibenden Druckverlust, den man in der Anlagenberechnung ansetzen muss. Bei sauberen Medien und moderaten Geschwindigkeiten fällt das kaum ins Gewicht; bei feststoffbeladenen Medien oder in Leitungen, die geräumt werden müssen, spricht es klar für den Absperrschieber. Die grundsätzliche Abgrenzung zwischen den beiden Armaturenarten haben wir in einem eigenen Beitrag behandelt: Absperrklappe oder Absperrschieber – welche Armatur wofür. Hier geht es um die Auswahl innerhalb der Klappen.

Der lieferbare Bereich steckt den Rahmen ab: Absperrklappen nach EN und ASME von DN 65 bis DN 2500 und von PN 10 bis PN 160, mit Gehäusen aus EN-GJL-250, P250GH, GP240GH+N, 13CrMo44, G17CrMo5-5 oder Edelstahl. Innerhalb dieses Rahmens entscheidet nicht die Nennweite über die Bauform, sondern die Kombination aus Temperatur, Differenzdruck und geforderter Leckrate.

Weichdichtende Absperrklappen: die zentrische Bauform

Bei der zentrischen Klappe liegen Wellenachse, Scheibenmitte und Rohrachse in einer Ebene. Das Gehäuse ist mit einem Elastomer ausgekleidet, die Scheibenkante presst sich beim Schließen umlaufend in diese Auskleidung. Das Ergebnis ist eine Armatur, die in beide Strömungsrichtungen blasendicht schließt – Leckrate A nach EN 12266-1 ist hier der Regelfall und nicht die Ausnahme. Genau deshalb sind weichdichtende Absperrklappen im Wasser- und Luftbereich so verbreitet.

Die Grenze setzt der Werkstoff der Auskleidung. EPDM deckt Kühl- und Heizwasser bis etwa 110 bis 130 °C ab und ist gegen Wasser, Glykolgemische und viele wässrige Lösungen beständig, gegen Mineralöl dagegen nicht. NBR verträgt Öl, aber weniger Temperatur. FKM und PTFE gehen weiter hinauf und decken aggressivere Medien ab, kosten aber deutlich mehr und sind bei tiefen Temperaturen spröder. Wer eine Klappe nach dem Datenblatt der Anlage und nicht nach dem Preis der Auskleidung auswählt, spart sich den zweiten Einkauf.

Zwei Punkte werden in der Praxis regelmäßig unterschätzt. Erstens das Losbrechmoment: Die Pressung, die für die Dichtheit sorgt, muss der Antrieb bei jedem Öffnen überwinden. Weichdichtende Klappen brauchen deshalb bezogen auf die Nennweite spürbar mehr Moment als metallisch dichtende. Zweitens die Alterung: Elastomere setzen sich, wenn eine Klappe monatelang geschlossen steht, und sie altern schneller, wenn Temperaturspitzen über der Dauergrenze auftreten. Eine Armatur, die im Sommer bei 95 °C läuft und viermal im Jahr 140 °C sieht, ist keine EPDM-Anwendung.

Metallisch dichtende Klappen: wenn die Elastomerdichtung ausscheidet

Sobald Temperatur, Medium oder Brandschutzanforderung die Auskleidung ausschließen, dichtet Metall gegen Metall – je nach Ausführung mit einem eingelegten Dichtring aus Edelstahl, mit Graphit oder mit einer Kombination aus beidem. Der Vorteil liegt auf der Hand: Die Armatur verträgt Temperaturen, bei denen jedes Elastomer längst verkohlt wäre, und sie ist im Brandfall berechenbar. In Rauchgas-, Heißluft- und Prozessgasleitungen ist sie ohne Alternative; unsere Drossel- und Regelklappen decken diesen Bereich von DN 50 bis DN 3000 und bis zu Mediumstemperaturen von 1000 °C ab, mit runden und rechteckigen Gehäusen und nach lufttechnischer Norm DIN 24152.

Der Preis ist die Restleckage. „Metallisch dichtend“ heißt nicht „blasendicht“, sondern eine definierte Leckrate – klassisch Klasse IV bis V, bei sorgfältig gepaarten Sitzflächen und dreifach exzentrischer Geometrie auch besser. Wer eine Anlage plant, muss diese Restmenge im Konzept haben: bei einem Sicherheitsabsperrorgan ist sie zulässig, bei einer Trennstelle vor einer Instandhaltungsarbeit nicht. Für die zweite Aufgabe braucht es entweder eine doppelte Absperrung mit Zwischenentlüftung oder eine Armatur mit nachweislicher Dichtheitsklasse.

Ein zweiter Punkt betrifft die Wärmedehnung. Sitz und Scheibe müssen über den gesamten Temperaturbereich zueinander passen; bei stark wechselnden Temperaturen ist die Werkstoffpaarung deshalb kein Detail, sondern die eigentliche Konstruktionsentscheidung. Gehäusewerkstoffe wie 13CrMo44 oder G17CrMo5-5 sind genau für diesen Betrieb gedacht und nicht dafür, dass sie im Datenblatt gut aussehen.

Exzentrisch, doppelt- und dreifachexzentrisch: was der Versatz bewirkt

Die Exzentrizität ist der eigentliche Hebel, mit dem sich Standzeit und Differenzdruckfähigkeit einer Klappe verändern lassen. Sie beschreibt, wie weit die Wellenachse aus der Dichtebene und aus der Rohrachse herausgerückt ist.

Einfach exzentrisch bedeutet: Die Welle sitzt hinter der Dichtebene. Die Scheibe hebt beim Öffnen sofort vom Sitz ab, statt über die gesamte Dichtfläche zu schleifen. Schon dieser eine Versatz verlängert die Standzeit spürbar und senkt das Reibmoment.

Doppelexzentrisch heißt: zusätzlich ist die Wellenachse seitlich gegenüber der Rohrmitte versetzt. Damit entsteht ein Nockeneffekt – die Scheibe schwenkt aus dem Sitz heraus und wird beim Schließen erst auf den letzten Winkelgraden angelegt. Diese Bauform ist der Arbeitspferd-Typ für höhere Differenzdrücke, viele Schaltspiele und Temperaturen jenseits der Elastomergrenze.

Dreifach exzentrisch ergänzt eine dritte Größe: Die Sitzfläche ist konisch geneigt, Dicht- und Rotationsachse fallen nicht mehr zusammen. Das Ergebnis ist ein praktisch reibungsfreies Schließen – die Scheibe legt sich wie ein Kegel in den Sitz, ohne über ihn hinwegzugleiten. Diese Klappen erreichen metallisch dichtend sehr niedrige Leckraten, sind feuersicher ausführbar und dicht in beide Richtungen. In Dampf-, Heißöl- und Prozessgasleitungen sind sie der übliche Ersatz für den Keilschieber, wenn Baulänge und Gewicht zum Thema werden. Für Sonderfälle gibt es darüber hinaus vierfach exzentrische Ausführungen mit asymmetrischem Dichtring.

Als grobe Zuordnung, die im Anlagenalltag trägt: Bis rund 130 °C, moderatem Differenzdruck und Wasser als Medium ist die weichdichtende zentrische Klappe die wirtschaftlichste Lösung. Darüber, bei häufigem Schalten oder bei Feststoffanteil, beginnt der Bereich der doppelexzentrischen Bauform. Wo gleichzeitig hohe Temperatur, hohe Dichtheit und bidirektionale Absperrung gefordert sind, führt kein Weg an der dreifach exzentrischen Klappe vorbei.

Einbauart: Zwischenflansch, Anflansch, Doppelflansch oder Anschweißenden

Die zweite Auswahlachse hat mit dem Dichtsystem nichts zu tun und wird trotzdem oft nebenbei entschieden. Lieferbar sind alle vier gängigen Ausführungen: Zwischenflansch (wafer), Anflansch (lug), Doppelflansch und Anschweißenden.

• Zwischenflansch (wafer): kürzeste Baulänge, geringstes Gewicht, günstigste Variante. Die Klappe wird zwischen zwei Rohrflansche geklemmt und von durchgehenden Schrauben gehalten. Voraussetzung: Beide Leitungsseiten sind gehalten, denn die Armatur trägt selbst nichts.
• Anflansch (lug): Das Gehäuse hat Gewindeaugen, die Schrauben greifen von beiden Seiten getrennt an. Damit lässt sich eine Leitungsseite demontieren, während die andere unter Druck bleibt – die klassische Endabschluss-Situation vor einem Apparat oder einer Reservepumpe.
• Doppelflansch: eigene, voll ausgeführte Flansche am Gehäuse. Die stabilste Variante, üblich bei großen Nennweiten, hohen Druckstufen und überall dort, wo Schwingungen oder Rohrkräfte zu erwarten sind.
• Anschweißenden: dort, wo Flanschverbindungen als potenzielle Leckstelle unerwünscht sind – hohe Temperatur, hoher Druck, Prozessgas.

Eine Einschränkung, die regelmäßig übersehen wird: Nicht jede Klappe ist für den Endabschluss zugelassen, auch nicht jede Anflanschausführung. Ob die Auskleidung im offenen Endzustand den vollen Betriebsdruck gegen die Umgebung hält, steht im Datenblatt der jeweiligen Bauart und ist keine Frage der Einbauart allein. Wer eine Klappe als letzte Armatur vor dem offenen Flansch einsetzt, sollte diesen Punkt aktiv abklären.

Antrieb und Einbaulage: die zwei Punkte, die im Betrieb wehtun

Beim Antrieb gilt die einfache Regel: bis etwa DN 200 Handhebel, darüber Schneckengetriebe, und sobald ferngesteuert oder häufig geschaltet wird, elektrisch, pneumatisch oder hydraulisch. Ausgelegt wird nicht nach Nennweite, sondern nach dem tatsächlichen Drehmoment über den gesamten Winkelbereich – Losbrechmoment, Dichtmoment und dynamisches Moment aus der Anströmung, jeweils beim ungünstigsten Differenzdruck und mit Sicherheitszuschlag. Bei weichdichtenden Klappen liegt das Losbrechmoment deutlich höher als bei metallisch dichtenden; ein Antrieb, der nach der Tabelle für die metallische Variante gewählt wurde, bleibt an der Elastomerdichtung hängen. Hat die Armatur eine Sicherheitsfunktion, gehört eine definierte Sicherheitsstellung dazu – Federrückstellung beim pneumatischen Antrieb oder eine gleichwertige Lösung beim elektrischen.

Die Einbaulage ist der zweite Punkt. Die Welle liegt möglichst waagrecht, die Scheibe öffnet nach unten. So sammeln sich Feststoffe und Kondensat nicht auf der unteren Wellendurchführung, und die Lagerbelastung verteilt sich gleichmäßiger. Ebenso wichtig ist die Beruhigungsstrecke: Mindestens fünf Nennweiten gerades Rohr vor der Klappe verhindern eine schiefe Anströmung. Fehlt diese Strecke, steigt das dynamische Moment, die Scheibe beginnt zu schwingen, und bei Drosselbetrieb wird das Regelverhalten unbrauchbar. Eine Absperrklappe unmittelbar hinter einer Pumpe anzudrosseln ist die zuverlässigste Methode, eine neue Armatur innerhalb einer Saison zu ruinieren. Wenn Sie unsicher sind, ob die vorhandene Rohrführung das hergibt, prüfen wir das im Rahmen unseres Services mit Ihnen durch.

Regelklappe statt Absperrklappe: wann die Entscheidung eine andere ist

Absperren und Drosseln sind zwei verschiedene Aufgaben, und eine Armatur, die für die eine gedacht ist, macht die andere schlecht. Eine Absperrklappe im teilgeöffneten Zustand erzeugt hohe örtliche Geschwindigkeiten an der Scheibenkante. Bei Flüssigkeiten folgt daraus Kavitation und Erosion an genau der Kante, die für die Dichtheit zuständig ist; bei Gasen Schallpegel und Schwingung. Die Armatur wird dabei nicht schlagartig zerstört, sondern verliert langsam ihre Dichtfunktion – und das fällt erst auf, wenn sie einmal wirklich schließen soll.

Für den Drosselbetrieb sind Scheibengeometrie, Lagerung und Antrieb anders ausgelegt, und die Klappe bekommt einen Stellungsregler statt eines Auf/Zu-Antriebs. Die Kennlinie einer Klappe verläuft im Bereich zwischen etwa 20 und 70 Grad Öffnungswinkel annähernd gleichprozentig; darüber wird sie flach, darunter unstetig. Welche Kennlinie zu welcher Regelaufgabe passt und warum die Ventilautorität dabei mehr zählt als das Datenblatt, haben wir im Beitrag Regelventil-Kennlinie: linear oder gleichprozentig? ausführlich behandelt. Geht es um kleine Nennweiten oder um sehr feine Regelaufgaben, ist ohnehin nicht die Klappe, sondern das Regelventil die passende Armatur.

Häufige Fragen zu Absperrklappen

Sind weichdichtende Absperrklappen dampftauglich?

Nein. Sattdampf bei 4 bar liegt bereits bei rund 152 °C und damit über der Dauergrenze jedes gängigen Auskleidungswerkstoffs. Dazu kommt der Kondensatschlag, der die Elastomerkante mechanisch angreift. In Dampfleitungen gehört eine metallisch dichtende, in der Regel doppelt oder dreifach exzentrische Klappe – oder, bei kleinen Nennweiten, ein Absperrventil.

Wie dicht ist „metallisch dichtend“ tatsächlich?

Das hängt von der Geometrie ab. Eine einfache metallische Sitzpaarung liegt typischerweise bei Leckrate IV bis V; dreifach exzentrische Ausführungen erreichen deutlich niedrigere Werte und sind in beide Richtungen dicht. Die Angabe gehört in die Anfrage, nicht in die Erwartung: „metallisch dichtend“ allein ist keine Dichtheitsklasse.

Zwischenflansch oder Anflansch – was ist beim Endabschluss zulässig?

Für einen Endabschluss brauchen Sie eine Ausführung, die auf einer Seite allein verschraubt werden kann, also in der Regel die Anflanschvariante – und zusätzlich eine Freigabe der Bauart für diesen Betriebsfall samt zulässigem Enddruck. Beides ist getrennt zu prüfen.

Kann eine Absperrklappe zur Regelung eingesetzt werden?

Gelegentliches Androsseln über kurze Zeiträume verträgt sie. Für den Dauerbetrieb in Teilstellung ist sie nicht ausgelegt – dafür gibt es Drossel- und Regelklappen mit angepasster Scheibengeometrie und Stellungsregler.

Welche Nennweiten und Druckstufen sind lieferbar?

Absperrklappen nach EN und ASME von DN 65 bis DN 2500 und von PN 10 bis PN 160, Drossel- und Regelklappen von DN 50 bis DN 3000 bis 1000 °C Mediumstemperatur, jeweils mit Handbetätigung oder mit elektrischem, pneumatischem oder hydraulischem Antrieb. Sonderausführungen fertigen die von uns vertretenen Hersteller auf Maß.

Fazit: die Entscheidung in drei Schritten

Die Auswahl einer Absperrklappe wird übersichtlich, wenn man sie in der richtigen Reihenfolge trifft. Erstens bestimmen Temperatur und Medium das Dichtsystem: weichdichtend, solange die Auskleidung den Dauerbetrieb sicher verträgt, sonst metallisch. Zweitens legen Differenzdruck, Schaltspielzahl und Dichtheitsanforderung die Exzentrizität fest – zentrisch, doppelt oder dreifach. Drittens ergeben sich Einbauart und Antrieb aus Rohrstatik, Demontagekonzept und Sicherheitsfunktion. Wer in dieser Reihenfolge vorgeht, landet selten bei der teuersten und nie bei der falschen Armatur.

Als Generalvertretung für Österreich führen wir die Fabrikate RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA und Knippenburg und beliefern seit 2019 auch Südosteuropa. Schicken Sie uns Ihre Betriebsdaten – Medium, Temperatur, Differenzdruck, Nennweite, geforderte Leckrate und die vorhandene Rohrführung –, dann schlagen wir die passende Bauform vor, statt einen Katalogauszug zu verschicken. Die Übersicht der lieferbaren Absperrklappen zeigt vorab, was möglich ist.

Butterfly valve types: resilient seated, metal seated, double and triple offset

Butterfly valves look alike at first glance: a body, a disc, a shaft, a quarter turn. The differences sit in the seat system and in the shaft offset – and that is where it is decided whether a valve stays tight for ten years or has to be readjusted after two heating seasons. Resilient seated butterfly valves are the obvious choice in cooling and heating water circuits; in steam, hot gas or thermal oil they are out of the question. This article sorts the common types by what they actually withstand in service, and shows which body style and which actuator belong with them.

What sets a butterfly valve apart from a gate valve

A butterfly valve closes with a quarter turn, while a wedge gate valve needs many turns of the stem. That gives it the three advantages which make it almost unrivalled in large sizes: short face-to-face length, low weight, and an operating torque that grows more slowly with nominal size than the installation space of a gate valve does. From roughly DN 400 upwards this is no longer a matter of convenience but one of pipe support and installation cost.

The price is that the disc stays in the flow even when the valve is open. There is no full bore, therefore no pigging, and there is a permanent pressure drop that has to be accounted for in the system calculation. With clean media and moderate velocities this hardly matters; with solids-laden media or in lines that must be cleared it clearly argues for a gate valve. The available range sets the frame: butterfly valves to EN and ASME from DN 65 to DN 2500 and from PN 10 to PN 160, with bodies in EN-GJL-250, P250GH, GP240GH+N, 13CrMo44, G17CrMo5-5 or stainless steel. Within that frame it is not the size that determines the type, but the combination of temperature, differential pressure and required leakage rate.

Resilient seated valves: the concentric design

In a concentric valve the shaft axis, the disc centre and the pipe axis lie in one plane. The body is lined with an elastomer, and on closing the edge of the disc presses into that liner all around. The result is a valve that seals bubble-tight in both flow directions – leakage rate A to EN 12266-1 is the rule here, not the exception. That is precisely why resilient seated butterfly valves are so widespread in water and air service.

The limit is set by the liner material. EPDM covers cooling and heating water up to roughly 110 to 130 °C and resists water, glycol mixtures and many aqueous solutions, but not mineral oil. NBR tolerates oil but less temperature. FKM and PTFE go further up and cover more aggressive media, but cost considerably more and become brittle at low temperatures. Choosing the liner from the plant data sheet rather than from the price list saves the second purchase.

Two points are regularly underestimated. First the breakaway torque: the interference that produces tightness has to be overcome by the actuator on every opening, so resilient seated valves need noticeably more torque per nominal size than metal seated ones. Second, ageing: elastomers take a set when a valve stands closed for months, and they age faster when temperature peaks exceed the continuous limit. A valve running at 95 °C in summer and seeing 140 °C four times a year is not an EPDM application.

Metal seated valves: when an elastomer liner is ruled out

As soon as temperature, medium or fire safety rules out the liner, metal seals against metal – depending on the design with an inserted stainless steel seat ring, with graphite, or with a combination of both. The advantage is obvious: the valve tolerates temperatures at which any elastomer would long since have charred, and it behaves predictably in a fire. In flue gas, hot air and process gas lines it has no alternative; our throttling and control dampers cover this range from DN 50 to DN 3000 and up to media temperatures of 1000 °C, with round and rectangular bodies and to the ventilation standard DIN 24152.

The price is residual leakage. „Metal seated“ does not mean „bubble-tight“, it means a defined leakage rate – classically class IV to V, and better than that with carefully matched seating faces and triple offset geometry. Anyone planning a system has to allow for that residual flow: it is acceptable for a safety shut-off device, but not for an isolation point ahead of maintenance work. The second task requires either double block and bleed or a valve with a demonstrated tightness class.

A second point concerns thermal expansion. Seat and disc have to match across the whole temperature range, so with strongly cycling temperatures the material pairing is not a detail but the actual design decision. Body materials such as 13CrMo44 or G17CrMo5-5 exist for that duty, not to look good on a data sheet.

Single, double and triple offset: what the eccentricity does

Eccentricity is the real lever for changing the service life and differential pressure capability of a butterfly valve. It describes how far the shaft axis has been moved out of the sealing plane and out of the pipe axis.

Single offset means the shaft sits behind the sealing plane. The disc lifts off the seat immediately on opening instead of dragging across the whole seating face. This one offset alone lengthens service life noticeably and reduces friction torque.

Double offset adds a lateral displacement of the shaft axis relative to the pipe centre. That creates a cam effect – the disc swings out of the seat and is only laid onto it during the last few degrees of travel. This is the workhorse type for higher differential pressures, many operating cycles and temperatures beyond the elastomer limit.

Triple offset adds a third quantity: the seating face is conically inclined, so the sealing axis and the rotation axis no longer coincide. The result is practically friction-free closing – the disc settles into the seat like a cone instead of sliding over it. These valves achieve very low leakage rates while sealing metal to metal, can be supplied fire safe, and are tight in both directions. In steam, hot oil and process gas lines they are the usual replacement for the wedge gate valve when face-to-face length and weight become an issue. For special cases there are also quadruple offset designs with an asymmetric seat ring.

As a rough allocation that holds up in daily plant work: up to around 130 °C, moderate differential pressure and water as the medium, the resilient seated concentric valve is the most economical solution. Above that, with frequent operation or with solids content, the double offset range begins. Where high temperature, high tightness and bidirectional isolation are required at the same time, there is no way around the triple offset valve.

Body style: wafer, lug, double flanged or butt weld ends

The second selection axis has nothing to do with the seat system and is nevertheless often decided in passing. All four common designs are available: wafer, lug, double flanged and butt weld ends.

• Wafer: shortest face-to-face length, lowest weight, most economical version. The valve is clamped between two pipe flanges and held by through bolts. This requires both pipe sides to be supported, because the valve itself carries nothing.
• Lug: the body has threaded lugs, so the bolts engage separately from each side. One side of the line can then be dismantled while the other stays under pressure – the classic end-of-line situation ahead of a vessel or a standby pump.
• Double flanged: fully formed flanges on the body. The most stable version, usual in large sizes, at high pressure ratings and wherever vibration or pipe forces are expected.
• Butt weld ends: where flanged joints are unwanted as a potential leak path – high temperature, high pressure, process gas.

One restriction is regularly overlooked: not every valve is approved for end-of-line service, and neither is every lug version. Whether the liner will hold full working pressure against atmosphere in the open end condition is stated in the data sheet of the particular design and is not a question of body style alone.

Actuator and installation position

For the actuator the simple rule applies: hand lever up to about DN 200, gearbox above that, and as soon as remote or frequent operation is involved, electric, pneumatic or hydraulic. Sizing follows the actual torque across the whole travel – breakaway, seating and dynamic torque, each at the worst-case differential pressure and with a safety margin. On resilient seated valves the breakaway torque is considerably higher than on metal seated ones; an actuator selected from the metal seated table will stall on the elastomer seat. If the valve has a safety function, a defined fail-safe position belongs with it.

Installation position is the second point. The shaft should be horizontal and the disc should open downwards, so that solids and condensate do not collect on the lower shaft penetration and bearing loads are distributed more evenly. Equally important is the settling length: at least five nominal diameters of straight pipe ahead of the valve prevent an oblique approach flow. Without it, dynamic torque rises, the disc starts to flutter, and in throttling service the control behaviour becomes useless. Throttling a butterfly valve directly downstream of a pump is the most reliable way to ruin a new valve within one season. If you are unsure whether the existing pipe run allows it, we will go through it with you as part of our service.

Frequently asked questions

Are resilient seated butterfly valves suitable for steam? No. Saturated steam at 4 bar is already around 152 °C, above the continuous limit of every common liner material, and condensate-induced water hammer attacks the elastomer edge mechanically. Steam lines call for a metal seated, normally double or triple offset valve – or, in small sizes, a globe valve.

How tight is „metal seated“ in practice? That depends on the geometry. A simple metal seating pair is typically class IV to V; triple offset designs reach considerably lower values and seal in both directions. The figure belongs in the enquiry, not in the expectation.

Can a butterfly valve be used for control? Occasional throttling over short periods is acceptable. It is not designed for continuous part-open service; that is what throttling and control dampers with adapted disc geometry and a positioner are for.

Which sizes and pressure ratings are available? Butterfly valves to EN and ASME from DN 65 to DN 2500 and PN 10 to PN 160; throttling and control dampers from DN 50 to DN 3000 up to 1000 °C media temperature, each with hand operation or with electric, pneumatic or hydraulic actuators. Special designs are made to measure by the manufacturers we represent.

In short

Selecting a butterfly valve becomes straightforward once it is done in the right order. First, temperature and medium determine the seat system: resilient as long as the liner safely tolerates continuous duty, otherwise metal. Second, differential pressure, cycle count and tightness requirement fix the eccentricity – concentric, double or triple offset. Third, body style and actuator follow from pipe support, dismantling concept and safety function.

As the general agent for Austria we represent RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA and Knippenburg, and we have supplied South-Eastern Europe since 2019. Send us your operating data – medium, temperature, differential pressure, nominal size, required leakage rate and the existing pipe run – and we will propose the appropriate type instead of sending a catalogue extract. The overview of available butterfly valves shows in advance what is possible.

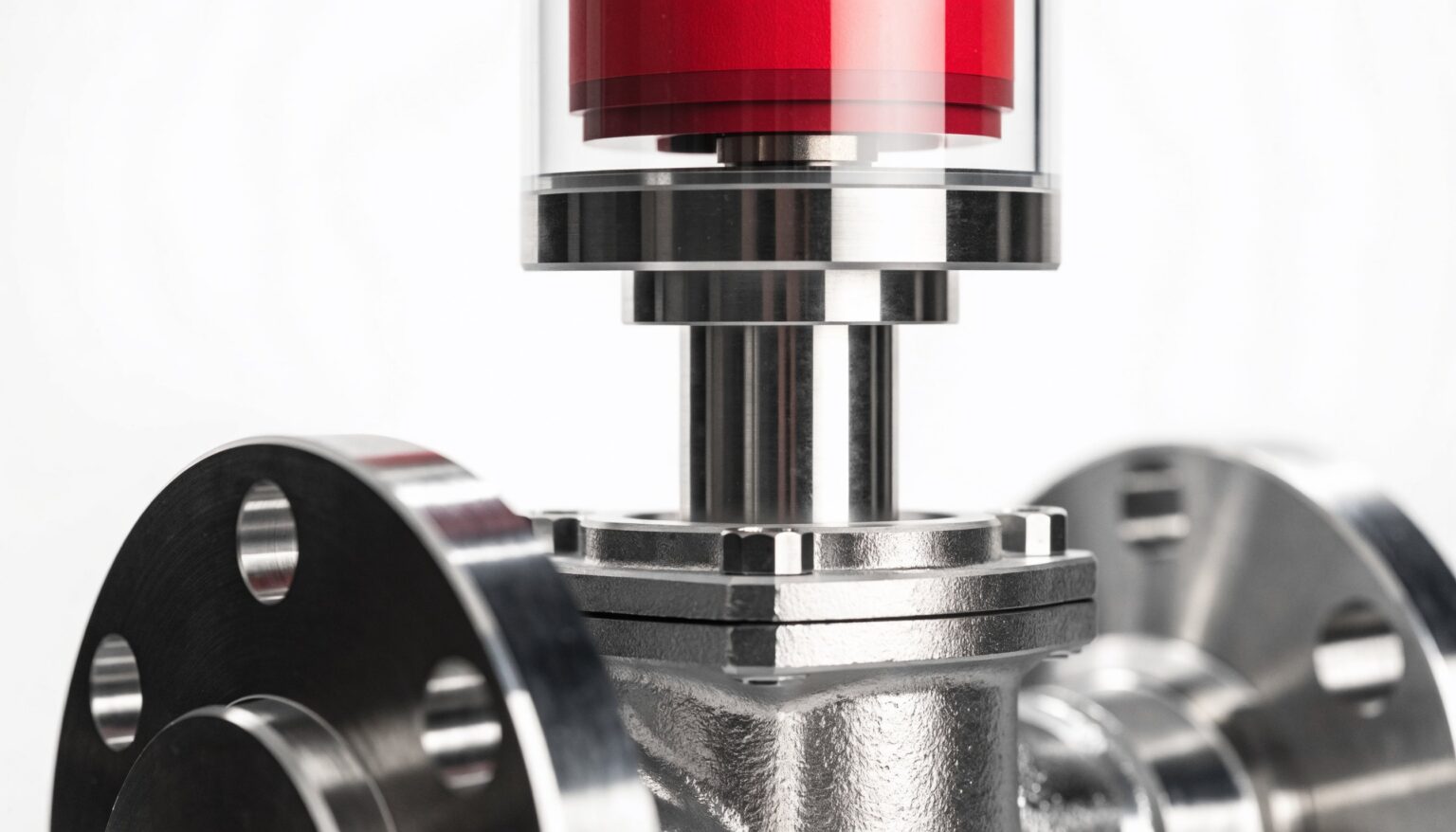

Die Frage nach der richtigen Regelventil-Kennlinie wird in der Praxis oft am falschen Ort beantwortet: im Datenblatt. Dort steht, welche Kennlinien lieferbar sind – linear, gleichprozentig, gelegentlich auf/zu. Was dort nicht steht, ist die einzige Angabe, die die Entscheidung tatsächlich trägt: wie viel Druckdifferenz Ihr Ventil im geöffneten Zustand gegenüber der übrigen Anlage übrig behält. Genau daran entscheidet sich, ob Ihr Regelkreis über den gesamten Lastbereich sauber arbeitet oder ob er im Teillastbereich pendelt und der Sitz nach zwei Jahren ausgewaschen ist.

Was die Kennlinie eines Regelventils überhaupt beschreibt

Die inhärente Kennlinie beschreibt den Zusammenhang zwischen Hub und Durchflusskoeffizient bei konstanter Druckdifferenz über dem Ventil. Sie ist eine Labor­eigenschaft, ermittelt am Prüfstand, und sie hängt allein von der Geometrie der Drosselstelle ab – von der Form des Kegels, der Anordnung der Bohrungen im Käfig, dem Profil der Sitzkante.

Im Anlagenbetrieb sehen Sie diese Kennlinie nie. Sobald das Ventil öffnet, steigt der Durchfluss, mit dem Durchfluss steigen die Druckverluste in Rohrleitung, Wärmetauscher und Armaturen, und die Druckdifferenz über dem Ventil sinkt. Was am Stellungsregler ankommt, ist die Betriebskennlinie – die inhärente Kennlinie, verformt durch die Anlage. Die Auswahl der Kennlinie ist deshalb kein ästhetisches Detail, sondern eine Vorwärtskorrektur: Sie wählen die Verformung, die die Anlage ohnehin erzeugen wird, im Voraus gegen.

Das Ziel ist in fast allen Fällen dasselbe: eine möglichst gerade Betriebskennlinie. Der Regler soll bei zwanzig Prozent Stellsignal ungefähr denselben Durchflusszuwachs bewirken wie bei achtzig. Nur dann bleibt die Kreisverstärkung über den Lastbereich konstant, und nur dann lässt sich der Regelkreis in einem Betriebspunkt parametrieren, ohne im anderen instabil zu werden.

Linear oder gleichprozentig: der Unterschied in einem Satz

Bei der linearen Kennlinie ist der Durchflusszuwachs je Hubeinheit konstant. Zehn Prozent mehr Hub bedeuten am unteren wie am oberen Ende dieselbe absolute Zunahme des Kv-Wertes.

Bei der gleichprozentigen Kennlinie ist der Zuwachs relativ konstant. Zehn Prozent mehr Hub bedeuten am unteren wie am oberen Ende dieselbe prozentuale Zunahme – also absolut wenig, solange das Ventil fast geschlossen ist, und absolut viel, wenn es weit offen steht. Genau dieses Verhalten kompensiert die anlagenseitige Verformung: Dort, wo die Anlage dem Ventil Druckdifferenz wegnimmt, hat die gleichprozentige Kennlinie ihre steile Flanke.

Daraus folgt die Faustregel, die in vielen Köpfen als Regel ohne Begründung überlebt hat: Wo das Ventil den überwiegenden Teil des Anlagendruckverlusts trägt, ist linear richtig. Wo es nur einen kleinen Teil trägt, ist gleichprozentig richtig. Die Größe, die den Übergang beschreibt, heißt Ventilautorität.

Die Ventilautorität entscheidet, nicht das Bauchgefühl

Die Ventilautorität ist das Verhältnis der Druckdifferenz über dem vollständig geöffneten Ventil zur Druckdifferenz über dem gesamten Regelkreis bei demselben Durchfluss. Ein Ventil, das im offenen Zustand die Hälfte des Gesamtdruckverlusts aufnimmt, hat eine Autorität von 0,5.

• Autorität ab etwa 0,5: Die Anlage verformt die Kennlinie kaum. Eine lineare inhärente Kennlinie ergibt eine annähernd lineare Betriebskennlinie.
• Autorität zwischen 0,3 und 0,5: Grenzbereich. Beides ist vertretbar, die gleichprozentige Ausführung ist meist die robustere Wahl.
• Autorität unter 0,3: Die Anlage dominiert. Eine lineare Kennlinie ergibt eine Betriebskennlinie, die im ersten Drittel des Hubs bereits siebzig Prozent des Durchflusses freigibt – der Regelkreis wird im Teillastbereich unbrauchbar. Gleichprozentig ist hier nicht Geschmackssache, sondern Voraussetzung.

Die Autorität ist keine Eigenschaft des Ventils, sondern eine Eigenschaft der Anlage samt Ventil. Sie lässt sich nicht aus dem Katalog ablesen und auch nicht nachträglich verbessern, ohne die Auslegung anzufassen. Wer sie in der Planungsphase nicht ermittelt, entscheidet die Kennlinienfrage faktisch per Zufall. Bei den Regelventilen aus unserem Programm lässt sich der Kegel bei den meisten Baureihen tauschen – die Korrektur ist also möglich, sie kostet aber Stillstand.

Wann die lineare Kennlinie die richtige Wahl ist

Linear passt überall dort, wo die Druckdifferenz über dem Ventil während des Betriebs weitgehend konstant bleibt. Das ist typischerweise der Fall bei Füllstandsregelungen, bei denen das Ventil gegen einen nahezu konstanten Behälterdruck arbeitet, und bei Durchflussregelungen in kurzen, druckverlustarmen Strecken, in denen das Ventil selbst die maßgebliche Drosselstelle ist.

Ein zweiter Fall wird oft übersehen: die Regelung auf ein Signal, das ohnehin schon linearisiert ist. Wenn ein Durchflussmesser als Führungsgröße dient und der Sollwert in Kubikmetern je Stunde vorgegeben wird, arbeitet der Kreis auf einer linearen Skala. Eine gleichprozentige Kennlinie legt darüber eine zweite Nichtlinearität, die niemand braucht.

Auch für Anwendungen mit sehr kleinen Stellbereichen ist linear meist die einfachere Lösung. Wo ohnehin nur zwischen vierzig und sechzig Prozent Hub gefahren wird, spielt die Form der Kennlinie eine untergeordnete Rolle – dann zählen Auflösung, Hysterese und die Qualität des Stellungsreglers mehr als die Kennlinienform.

Wann die gleichprozentige Kennlinie die richtige Wahl ist

Gleichprozentig ist die richtige Wahl, wo der Druckverlust der Anlage mit dem Durchfluss deutlich ansteigt. Das klassische Beispiel ist die Temperaturregelung an einem Wärmetauscher: Der Tauscher selbst erzeugt einen quadratisch mit dem Durchfluss steigenden Widerstand, das Ventil verliert bei zunehmender Öffnung laufend Autorität. Ohne gleichprozentige Kennlinie regelt ein solcher Kreis im oberen Lastbereich träge und im unteren viel zu scharf.

Dasselbe gilt für lange Rohrleitungen, für Kreise mit mehreren in Reihe liegenden Armaturen und für Umformstationen, in denen neben dem Regelventil noch Kühlwassereinspritzung, Drosselstrecke und Schalldämpfer Druck aufnehmen. Auch bei Drossel- und Regelklappen stellt sich die Frage in derselben Form: Die Klappe hat von Haus aus eine Kennlinie, die zwischen linear und gleichprozentig liegt und im letzten Öffnungsdrittel stark abflacht – ein Grund, Klappen in Regelaufgaben nicht über etwa siebzig Grad Öffnungswinkel zu fahren.

Ein praktischer Nebeneffekt spricht ebenfalls für gleichprozentig: Im unteren Hubbereich bewegt sich der Kegel bei kleinen Durchflussänderungen weiter vom Sitz weg als bei einer linearen Ausführung. Das schont die Sitzkante genau dort, wo die Strömungs­geschwindigkeiten am höchsten sind und Erosion am schnellsten Schaden anrichtet.

Der häufigste Fehler in der Praxis: das Ventil ist zu groß

In der überwiegenden Zahl der Fälle, in denen ein Regelkreis nicht sauber läuft, ist die Kennlinie nicht das eigentliche Problem. Das Ventil ist schlicht zu groß ausgelegt. Sicherheitszuschläge auf den berechneten Kvs-Wert summieren sich: einer vom Verfahrenstechniker, einer vom Planer, einer vom Lieferanten, der die nächstgrößere Nennweite anbietet, weil sie lagernd ist.

Das Ergebnis ist ein Ventil, das im Auslegungspunkt bei fünfzehn Prozent Hub steht. Dort ist jede Kennlinie steil, die Auflösung des Antriebs am schlechtesten und die Strömungs­geschwindigkeit an der Drosselstelle am höchsten. Kavitation, Geräuschentwicklung und Sitzverschleiß folgen zwangsläufig. Eine gleichprozentige Kennlinie mildert die Symptome, sie beseitigt die Ursache nicht.

Die belastbare Kennzahl dafür ist das Stellverhältnis: das Verhältnis zwischen größtem und kleinstem regelbarem Kv-Wert. Übliche Werte liegen bei 30:1 bis 50:1, bei Käfigventilen auch darüber. Wer ein Ventil so auslegt, dass der kleinste Betriebspunkt unterhalb dieses Verhältnisses liegt, regelt dort nicht mehr, sondern schaltet. Prüfen Sie den kleinsten zu erwartenden Lastfall – nicht nur den Auslegungsfall.

Kennlinienkorrektur im Stellungsregler: Hilfe oder Notnagel?

Moderne Stellungsregler können die Kennlinie elektronisch verbiegen. Aus einem linearen Ventil lässt sich per Kennlinientabelle ein näherungsweise gleichprozentiges machen und umgekehrt. Das ist eine sinnvolle Möglichkeit – und eine gefährliche Verlockung.

Sinnvoll ist sie, wenn sich die Anlage nach der Inbetriebnahme anders verhält als berechnet und ein Kegeltausch unverhältnismäßig wäre. Sie ist auch das Mittel der Wahl, wenn ein und dasselbe Ventil in unterschiedlichen Betriebsarten gefahren wird.

Gefährlich wird sie, wenn sie ein falsch dimensioniertes Ventil kaschiert. Die Korrektur ändert nichts an der mechanischen Auflösung des Antriebs, nichts an der Strömungs­geschwindigkeit im Sitz und nichts an der Kavitationsneigung. Ein Ventil, das bei fünfzehn Prozent Hub arbeitet, arbeitet auch nach der Korrektur bei fünfzehn Prozent Hub – die Anzeige in der Warte sieht nur besser aus. Wenn Sie eine solche Korrektur in einer bestehenden Anlage vorfinden, lohnt der Blick auf das Auslegungsblatt: Häufig steht dort die eigentliche Antwort.

Häufige Fragen zur Kennlinie von Regelventilen

Kann ich die Kennlinie eines vorhandenen Ventils ändern?

In den meisten Fällen ja. Bei Sitz-Kegel-Ventilen wird der Kegel getauscht, bei Käfigventilen die Käfiggarnitur. Beides setzt voraus, dass die Baureihe entsprechende Garnituren vorsieht und dass die Armatur zugänglich ist. Der Aufwand ist überschaubar, der Stillstand ist es meist nicht – deshalb gehört die Entscheidung in die Planung und nicht in die Inbetriebnahme. Unsere Serviceabteilung übernimmt Umbau und anschließende Einstellung des Stellungsreglers vor Ort.

Welche Kennlinie brauche ich bei Dampf?

Die Frage lässt sich nicht über das Medium beantworten, sondern nur über die Druckverhältnisse. Bei Dampfanwendungen mit hohem Druckgefälle und kritischer Strömung ist die Autorität oft hoch, dann ist linear vertretbar. Sobald jedoch eine Umformstation mit Einspritzkühlung und Nachschaltdrossel dahinterliegt, verschiebt sich das Bild deutlich in Richtung gleichprozentig.

Was ist mit auf/zu-Anwendungen?

Dort spielt die Kennlinie keine Rolle, weil nur zwei Stellungen gefahren werden. Entscheidend sind Stellzeit, Dichtheitsklasse und die Frage, ob im Störfall geöffnet oder geschlossen werden muss. Für sicherheitsrelevante Abschaltungen sind ohnehin eigene Bauarten vorgesehen – siehe unsere Sicherheits- und Schnellschlussventile.

Woher bekomme ich die Werte für die Autoritätsberechnung?

Aus dem Anlagenschema und der Druckverlustrechnung des Planers. Fehlen sie, lassen sie sich im Betrieb messen: Differenzdruck über dem Ventil bei bekanntem Durchfluss, einmal bei kleiner und einmal bei großer Last. Zwei Messpunkte genügen für eine belastbare Abschätzung.

Fazit

Die Wahl zwischen linear und gleichprozentig ist keine Frage der Vorliebe und auch keine Frage des Mediums. Sie ergibt sich aus der Ventilautorität, und die ergibt sich aus der Anlage. Ermitteln Sie die Autorität im Auslegungspunkt, prüfen Sie zusätzlich den kleinsten zu erwartenden Lastfall gegen das Stellverhältnis, und wählen Sie die Kennlinie erst dann. Ein Ventil in der richtigen Nennweite mit der passenden Kennlinie regelt über Jahre unauffällig. Ein zu großes Ventil mit korrigierter Kennlinie beschäftigt Sie dauerhaft.

Wenn Sie bei einer konkreten Auslegung unsicher sind, rechnen wir sie mit Ihnen durch – mit den Fabrikaten, die wir für Österreich vertreten, und mit Blick darauf, was sich im Bestand tatsächlich tauschen lässt.

Control valve characteristics: linear or equal percentage?

The question of the right control valve characteristic is usually answered in the wrong place: the data sheet. A data sheet tells you which characteristics are available – linear, equal percentage, occasionally on/off. What it does not tell you is the one figure the decision actually rests on: how much differential pressure your valve retains, when fully open, compared with the rest of the system. That figure determines whether your control loop behaves across the full load range or hunts at part load and washes out the seat within two years.

What the characteristic actually describes

The inherent characteristic describes the relationship between travel and flow coefficient at constant differential pressure across the valve. It is a laboratory property, measured on a test bench, and it depends solely on the geometry of the throttling element – the shape of the plug, the arrangement of the ports in the cage, the profile of the seat edge.

You never see that characteristic in service. As soon as the valve opens, flow rises; with flow, the pressure losses in piping, heat exchanger and fittings rise; and the differential pressure across the valve falls. What reaches the positioner is the installed characteristic – the inherent characteristic, distorted by the system. Selecting a characteristic is therefore not a cosmetic detail but a feed-forward correction: you pre-compensate the distortion the system is going to introduce anyway.

In nearly every case the objective is the same: an installed characteristic as straight as possible. A twenty per cent control signal should produce roughly the same increase in flow as an eighty per cent one. Only then does loop gain stay constant across the load range, and only then can the loop be tuned at one operating point without becoming unstable at another.

Linear versus equal percentage in one sentence

With a linear characteristic, the increase in flow per unit of travel is constant. Ten per cent more travel produces the same absolute increase in Kv at the bottom of the stroke as at the top.

With an equal percentage characteristic, the increase is relatively constant. Ten per cent more travel produces the same percentage increase at both ends – which means very little in absolute terms while the valve is nearly closed, and a great deal once it is well open. That behaviour is exactly what compensates the distortion introduced by the system: where the system takes differential pressure away from the valve, the equal percentage curve has its steep flank.

Valve authority decides, not intuition

Valve authority is the ratio of the differential pressure across the fully open valve to the differential pressure across the entire control loop at the same flow rate. A valve that absorbs half of the total pressure drop when open has an authority of 0.5.

• Authority of roughly 0.5 and above: the system barely distorts the curve. A linear inherent characteristic produces an approximately linear installed characteristic.
• Authority between 0.3 and 0.5: a grey area. Either works; equal percentage is usually the more robust choice.
• Authority below 0.3: the system dominates. A linear characteristic will release seventy per cent of the flow within the first third of travel, and the loop becomes unusable at part load. Equal percentage is not a preference here, it is a prerequisite.

Authority is not a property of the valve but of the system including the valve. It cannot be read from a catalogue and cannot be improved afterwards without touching the sizing. On most of the control valve series we supply the plug can be exchanged, so a correction is possible – but it costs downtime.

When a linear characteristic is the right choice

Linear suits every application in which the differential pressure across the valve stays largely constant during operation. That is typically the case for level control, where the valve works against a nearly constant vessel pressure, and for flow control in short, low-loss runs where the valve itself is the dominant restriction.

A second case is often overlooked: control on a signal that has already been linearised. Where a flow meter provides the measured variable and the set point is given in cubic metres per hour, the loop already works on a linear scale. An equal percentage characteristic simply adds a second non-linearity that nobody needs.

Linear is also the simpler answer for very narrow operating ranges. Where a valve only ever moves between forty and sixty per cent travel, the shape of the curve matters far less than resolution, hysteresis and the quality of the positioner.

When an equal percentage characteristic is the right choice

Equal percentage is right wherever the pressure loss of the system rises significantly with flow. The classic example is temperature control on a heat exchanger: the exchanger itself creates a resistance rising roughly with the square of the flow, so the valve continuously loses authority as it opens. Without an equal percentage curve, such a loop responds sluggishly at high load and far too sharply at low load.

The same applies to long pipe runs, to loops with several fittings in series, and to conditioning stations where spray water injection, a downstream restriction and a silencer all absorb pressure alongside the control valve. With butterfly and control discs the question takes the same form: a disc has an inherent curve somewhere between linear and equal percentage that flattens noticeably in the last third of its travel – one good reason not to operate discs beyond roughly seventy degrees of opening in a control duty.

There is a practical side effect in favour of equal percentage as well. In the lower range of travel, the plug moves further away from the seat for a given change in flow than it would with a linear trim. That protects the seat edge exactly where velocities are highest and erosion does damage fastest.

The most common mistake in practice: the valve is oversized

In the majority of cases where a control loop misbehaves, the characteristic is not the real problem. The valve is simply too large. Safety margins on the calculated Kvs add up: one from process engineering, one from the planner, one from the supplier who offers the next nominal size up because it is in stock.

The result is a valve sitting at fifteen per cent travel at its design point. There, every characteristic is steep, actuator resolution is at its worst and velocity at the throttling point is at its highest. Cavitation, noise and seat wear follow inevitably. An equal percentage curve softens the symptoms; it does not remove the cause.

The meaningful figure here is rangeability: the ratio between the largest and the smallest controllable Kv. Typical values run from 30:1 to 50:1, and higher for cage-guided designs. If you size a valve so that its lowest operating point falls below that ratio, it no longer controls at that point – it switches. Check the smallest load case you expect, not only the design case.

Characterisation in the positioner: help or crutch?

Modern positioners can reshape the characteristic electronically. A linear valve can be made to behave approximately equal percentage through a characterisation table, and the other way round. That is a genuinely useful option – and a dangerous temptation.

It is useful when the system behaves differently after commissioning than it did on paper, and exchanging the plug would be disproportionate. It is also the right tool when one valve has to serve several operating modes.

It becomes dangerous when it masks a wrongly sized valve. Characterisation changes nothing about the mechanical resolution of the actuator, nothing about velocity in the seat and nothing about the tendency to cavitate. A valve working at fifteen per cent travel still works at fifteen per cent travel afterwards – only the display in the control room looks better. If you find such a correction in an existing plant, it is worth looking at the sizing sheet: the real answer is often there.

Frequently asked questions

Can the characteristic of an existing valve be changed?

In most cases, yes. On globe valves the plug is exchanged, on cage-guided valves the cage trim. Both assume the series offers suitable trim and that the valve is accessible. The work itself is manageable; the shutdown usually is not – which is why the decision belongs in the design phase rather than in commissioning. Our service department carries out the conversion and the subsequent positioner setup on site.

Which characteristic do I need for steam?

That cannot be answered by the medium, only by the pressure conditions. In steam applications with a high pressure drop and critical flow, authority is often high and linear is defensible. As soon as a conditioning station with spray water injection and a downstream restriction sits behind the valve, the picture shifts clearly towards equal percentage.

What about on/off duties?

There the characteristic is irrelevant, because only two positions are used. What matters is stroking time, seat leakage class and whether the valve must open or close on failure. Safety-related shut-off has its own designs in any case – see our safety and quick-closing valves.

Where do I get the figures for the authority calculation?

From the plant diagram and the planner’s pressure loss calculation. If they are missing, they can be measured in service: differential pressure across the valve at a known flow rate, once at low and once at high load. Two measuring points are enough for a sound estimate.

Conclusion

Choosing between linear and equal percentage is not a matter of preference, nor is it a matter of the medium. It follows from valve authority, and authority follows from the system. Determine the authority at the design point, check the smallest expected load case against rangeability as well, and only then select the characteristic. A valve of the right size with a suitable characteristic controls quietly for years. An oversized valve with a corrected characteristic will keep you busy indefinitely.

If you are unsure about a specific sizing, we will work through it with you – using the brands we represent in Austria, and with an eye on what can realistically be exchanged in an existing installation.

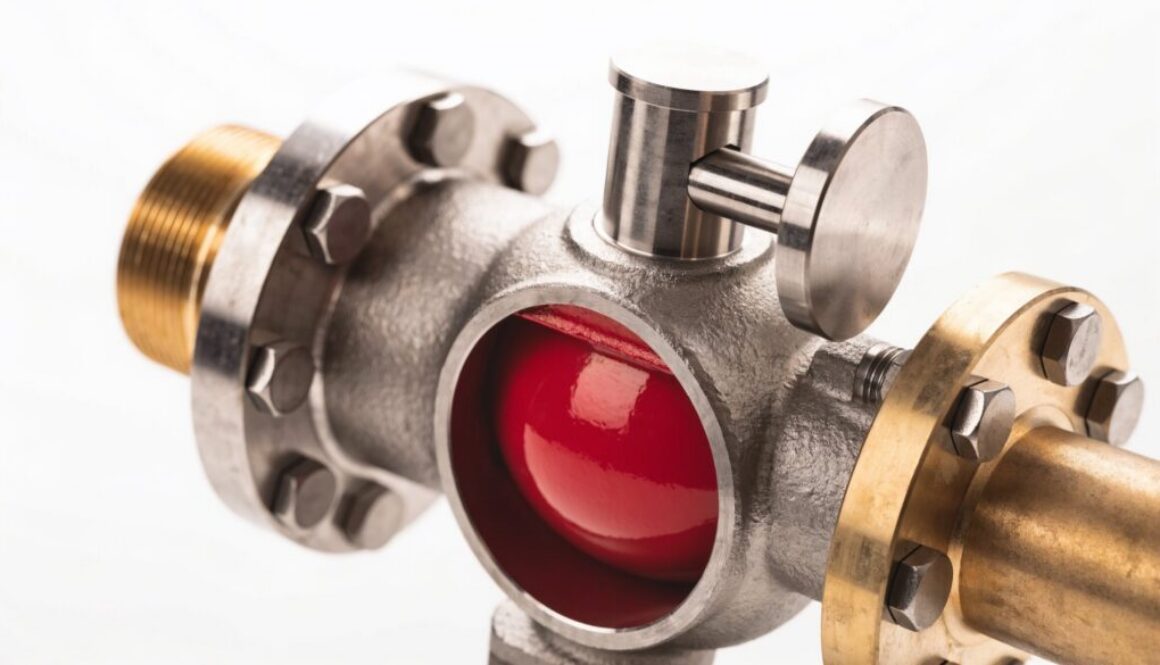

Bei der Kondensatableiter-Auswahl geht es selten um den Ableiter selbst. Es geht darum, welchen Fehler man sich im laufenden Betrieb leisten will: Ein Ableiter, der zu früh öffnet, bläst Frischdampf ins Kondensatnetz und verbrennt Geld rund um die Uhr. Ein Ableiter, der zu spät öffnet, staut Kondensat im Wärmetauscher und kostet Leistung, im schlimmsten Fall die Armatur oder das Rohr. Beide Fehler entstehen nicht im Betrieb, sondern bei der Auswahl. Dieser Beitrag geht die fünf Bauarten durch, ordnet sie den typischen Einsatzstellen zu und benennt die Fehler, die in Dampfanlagen am häufigsten vorkommen.

Kondensatableiter-Auswahl: die Aufgabe genau formuliert

Ein Kondensatableiter hat drei Aufgaben gleichzeitig zu erfüllen, und sie widersprechen einander teilweise: Er soll Kondensat abführen, sobald es anfällt, er soll Luft und nicht kondensierbare Gase abführen, und er soll Frischdampf zurückhalten. Jede Bauart löst diesen Zielkonflikt anders, und genau darin liegt die Auswahl.

Vier Angaben braucht es dafür: den Kondensatanfall in Kilogramm pro Stunde, den Differenzdruck über dem Ableiter im ungünstigsten Betriebspunkt, den Gegendruck aus dem Kondensatnetz und die Betriebsart der Verbraucherstelle – konstant oder moduliert. Wer diese vier Werte hat, kommt in den meisten Fällen ohne Diskussion zur richtigen Bauart.

Die fünf Bauarten und wie sie arbeiten

Das Programm der Kondensattechnik der Ing. Wilhelm Friedrich Gesellschaft m. b. H. deckt fünf Prinzipien ab. Sie unterscheiden sich darin, woran sie erkennen, dass Kondensat ansteht:

• Schwimmer-Kondensatableiter erkennen den Füllstand mechanisch. Sie leiten stufenlos und sofort ab, ohne Kondensatstau, und arbeiten unabhängig von Druck- und Lastschwankungen. Mit einer thermischen Entlüftung kombiniert sind sie die vielseitigste Bauart.
• Thermodynamische Kondensatableiter nutzen den Druckunterschied, den nachverdampfendes Kondensat an einer Scheibe erzeugt. Sie sind robust, klein, unempfindlich gegen Frost und Wasserschläge – arbeiten aber taktend und brauchen einen Mindestdifferenzdruck.
• Düsen-Kondensatableiter haben kein bewegtes Teil. Eine kalibrierte Düse lässt Kondensat durch, während Dampf durch seine geringere Dichte drosselt. Sie sind extrem verschleißarm, verlangen aber einen weitgehend konstanten Kondensatanfall.
• Bimetall-Kondensatableiter messen die Temperatur. Sie stauen Kondensat bewusst auf, bis es unter Dampftemperatur abgekühlt ist, und nutzen so einen Teil der fühlbaren Wärme. Robust, druckunabhängig einstellbar, gut geeignet für Begleitheizungen.
• Kapsel-Kondensatableiter arbeiten ebenfalls temperaturgesteuert, aber mit einer gefüllten Membrankapsel, die schneller und näher an der Sättigungslinie reagiert. Sie sind kompakt, entlüften sehr gut und eignen sich für kleine bis mittlere Mengen.

Ergänzt wird das Programm um Feintrockner und Feinfilter, Entlüftungsautomaten, Kondensatheber und Kondensatkompensatoren – Bauteile, die in der Planung gern vergessen und im Betrieb schmerzlich vermisst werden.

Wo welche Bauart hingehört

Die Zuordnung nach Einsatzstelle führt in der Praxis schneller zum Ziel als der Vergleich technischer Daten:

• Wärmetauscher mit modulierender Regelung – Schwimmer-Kondensatableiter mit Entlüftung. Alles andere staut.
• Dampfnetz-Entwässerung, Verteiler, Sammelleitungen – thermodynamisch, wenn der Differenzdruck reicht; sonst Schwimmer.
• Begleitheizungen und Trassen – Bimetall. Der bewusste Kondensatstau ist hier ein Vorteil, weil er die fühlbare Wärme mitnutzt.
• Kleine Verbraucher, Heizregister, Sterilisatoren – Kapsel. Kompakt, gute Entlüftung, schnelle Reaktion.
• Gleichmäßige Grundlast rund um die Uhr – Düse. Kein bewegtes Teil, kein Verschleiß, aber nur bei stabilem Anfall.

Diese Liste ersetzt keine Auslegung, aber sie schließt die meisten Fehlgriffe schon aus, bevor gerechnet wird.

Der Sonderfall: modulierend geregelte Wärmetauscher

Ein Wärmetauscher, dessen Dampfzufuhr über ein Regelventil moduliert wird, fährt bei Teillast in den Bereich, in dem der Dampfdruck im Mantel unter den Gegendruck des Kondensatnetzes sinkt. Der Ableiter kann dann nicht mehr abführen, obwohl er einwandfrei arbeitet – es fehlt schlicht das Druckgefälle. Das Kondensat staut sich, die Wärmeübertragungsfläche wird kleiner, die Regelung fährt gegen den Effekt an, und das Ganze schaukelt sich auf. In der Fachliteratur läuft das unter Kondensatstau; spürbar wird es als schwankende Vorlauftemperatur und als Schläge im Tauscher.

Die Lösung ist kein anderer Ableiter, sondern ein Kondensatheber oder eine drucklose Entspannung mit anschließender Pumpe. Wer an dieser Stelle nur die Bauart tauscht, verschiebt das Problem. Wer die Anlage von Beginn an mit Blick auf den ungünstigsten Teillastpunkt auslegt, hat es nicht.

Auslegung: Kondensatanfall, Differenzdruck, Sicherheitsfaktor

Der Kondensatanfall wird für zwei Zustände gerechnet: den Anfahrbetrieb und den Beharrungsbetrieb. Beim Anfahren fällt ein Vielfaches der Betriebsmenge an, weil die gesamte Masse des Apparats und der Rohrleitung auf Temperatur zu bringen ist. Wer nur den Beharrungsbetrieb auslegt, hat eine Anlage, die morgens eine Stunde braucht, bis sie läuft.

Der Differenzdruck ist der Druck vor dem Ableiter minus dem Gegendruck dahinter – im ungünstigsten Betriebspunkt, nicht im Auslegungspunkt. Genau hier entsteht der häufigste Rechenfehler: Gerechnet wird mit dem Kesseldruck, tatsächlich steht am Ableiter nach Regelventil, Rohrleitung und Verbraucher deutlich weniger an.

Beim Sicherheitsfaktor gilt Maß: Das Übliche liegt je nach Anwendung beim Zwei- bis Dreifachen des Beharrungsanfalls. Deutlich mehr ist kein zusätzlicher Schutz, sondern eine Überdimensionierung, die bei taktenden Bauarten zu unnötigem Dampfverlust und bei allen Bauarten zu unruhigem Lauf führt.

Gegendruck und Kondensatrückführung

Kondensat ist aufbereitetes, heißes Wasser – es gehört zurück in den Kessel. Die Rückführung erzeugt aber Gegendruck, und der schränkt jede Bauart unterschiedlich stark ein. Schwimmer-Ableiter vertragen einen hohen Gegendruckanteil, thermodynamische reagieren empfindlich und beginnen zu takten oder bleiben offen, sobald der Gegendruck etwa die Hälfte des Vordrucks erreicht.

Dazu kommt die Nachverdampfung: Entspannt heißes Kondensat in eine Sammelleitung, entsteht Nachdampf, dessen Volumen ein Vielfaches des Kondensats beträgt. Wird die Sammelleitung nach der Kondensatmenge statt nach dem Nachdampfvolumen dimensioniert, steigt der Gegendruck im Betrieb weit über den Rechenwert – und die Ableiter davor arbeiten plötzlich nicht mehr so, wie sie sollen. Wo Druck und Temperatur gezielt herabgesetzt werden, gehört das in eine Dampfumformstation und nicht in eine improvisierte Lösung im Rohrleitungsverlauf.

Die häufigsten Fehler in der Praxis

• Ein Ableiter für mehrere Verbraucher. Werden zwei Apparate mit unterschiedlichem Druck auf einen gemeinsamen Ableiter geführt, drückt der mit dem höheren Druck in den anderen. Der schwächere Verbraucher wird nicht mehr entwässert. Jede Entwässerungsstelle bekommt ihren eigenen Ableiter.
• Kein Schmutzfänger davor. Zunder, Rost und Schweißperlen aus der Montage setzen Düsen zu und blockieren Sitze. Ein Feinfilter vor dem Ableiter ist keine Zusatzausstattung, sondern Teil der Anlage.
• Keine Entlüftung. Luft im Dampfraum senkt die Temperatur bei gleichem Druck und legt sich als isolierende Schicht auf die Wärmetauscherfläche. Ein Ableiter ohne thermische Entlüftung oder ohne separaten Entlüftungsautomaten kostet Leistung, die niemand in der Bilanz sucht.
• Falsche Einbaulage und fehlendes Gefälle. Die Zulaufleitung gehört kurz und mit Gefälle zum Ableiter. Eine steigende Zulaufleitung erzeugt einen Wassersack, der die Funktion aushöhlt.
• Ableiter werden eingebaut und nie wieder angesehen. Der teuerste Fehler von allen – dazu der nächste Abschnitt.

Überwachen statt raten

Ein defekter Kondensatableiter meldet sich nicht. Er bläst still Dampf ab, und weil die Anlage weiterläuft, fällt es niemandem auf. In gewachsenen Dampfnetzen ohne regelmäßige Kontrolle liegt der Anteil schadhafter Ableiter erfahrungsgemäß im zweistelligen Prozentbereich – jeder einzelne davon ein Dauerverlust über 8.000 Betriebsstunden im Jahr.

Feststellen lässt sich das mit vergleichsweise einfachen Mitteln: Ultraschall zeigt das Strömungsgeräusch eines durchblasenden Ableiters, eine Temperaturmessung vor und nach dem Ableiter zeigt einen blockierten. Beides gehört in die Messtechnik und kann fest installiert oder als wiederkehrende Kontrolle ausgeführt werden. Für Anlagen, in denen niemand die Zeit dafür hat, übernimmt die eigene Serviceabteilung die Begehung und die Bewertung.

Der Aufwand rechnet sich in der Regel im ersten Jahr. Ein Ableiter, der dauerhaft durchbläst, kostet je nach Nennweite und Druckstufe leicht einen vierstelligen Betrag pro Jahr – und man erkennt ihn nicht, wenn man nicht hinsieht.

Häufige Fragen

Welcher Kondensatableiter ist der beste?

Diese Frage hat keine Antwort, und wer sie beantwortet, verkauft etwas. Der Schwimmer-Ableiter ist der vielseitigste und passt an den meisten Stellen; der thermodynamische ist an Entwässerungsstellen im Freien kaum zu schlagen; der Bimetall-Ableiter ist für Begleitheizungen die richtige Wahl. Die Bauart folgt aus der Einsatzstelle, nicht umgekehrt.

Wie oft gehören Kondensatableiter geprüft?

In Anlagen mit hoher Betriebsstundenzahl jährlich, bei kritischen Prozessen häufiger. Entscheidend ist weniger das Intervall als die Tatsache, dass überhaupt geprüft wird – und dass die Ergebnisse festgehalten werden, damit sich die Entwicklung eines Netzes ablesen lässt.

Kann ein zu großer Ableiter schaden?

Ja. Bei taktenden Bauarten führt Überdimensionierung zu häufigem Schalten und damit zu Verschleiß und Dampfverlust bei jedem Takt. Bei Düsen-Ableitern bedeutet eine zu große Düse schlicht dauerhaften Dampfdurchgang. Größer ist hier nicht sicherer, sondern teurer.

Was hat die Wasseraufbereitung damit zu tun?

Mehr, als man denkt. Kondensat kommt in den Kessel zurück; ist es durch ein Leck im Wärmetauscher verunreinigt, gelangt die Verunreinigung ins Kesselwasser. Eine Leitfähigkeitsüberwachung in der Kondensatrückführung erkennt das, bevor es teuer wird – dieselbe Messtechnik, die auch Absalzung und Niveau überwacht.

Welche Angaben braucht es für ein belastbares Angebot?

Kondensatanfall im Beharrungs- und im Anfahrbetrieb, Druck vor dem Ableiter, Gegendruck dahinter, Betriebsart der Verbraucherstelle und die Einbausituation. Mit diesen Angaben lässt sich Bauart, Nennweite und Ausführung eindeutig festlegen.

Fazit

Die Kondensatableiter-Auswahl entscheidet sich an vier Zahlen und einer Frage: Kondensatanfall, Differenzdruck, Gegendruck, Betriebsart – und wird die Stelle konstant oder moduliert gefahren. Aus diesen fünf Angaben ergibt sich die Bauart nahezu von selbst. Was danach zählt, ist nicht die Auswahl, sondern die Kontrolle: Ein Kondensatableiter ist das einzige Bauteil einer Dampfanlage, das jahrelang defekt sein kann, ohne dass jemand etwas bemerkt.

Die Ing. Wilhelm Friedrich Gesellschaft m. b. H. führt Kondensattechnik und die zugehörige Mess- und Überwachungstechnik der vertretenen Fabrikate – darunter RIFOX und IGEMA – exklusiv für Österreich und beliefert seit 2019 auch Südosteuropa. Den zuständigen Ansprechpartner finden Sie im Vertriebsgebiet.

Steam Trap Selection: Types, Application and the Most Common Mistakes

Selecting a steam trap is rarely about the trap itself. It is about which failure you are prepared to live with in daily operation. A trap that opens too early blows live steam into the condensate system and burns money around the clock. A trap that opens too late holds condensate back in the heat exchanger and costs output – in the worst case the valve or the pipe as well. Neither failure originates in operation; both originate in the selection. The sections below go through the five operating principles, assign them to typical duties and name the mistakes that occur most often in steam plants.

The task, stated precisely

A steam trap has to perform three duties at the same time, and they partly contradict one another: it has to discharge condensate as soon as it forms, it has to vent air and non-condensable gases, and it has to hold back live steam. Each design resolves this conflict differently, and that is precisely what the selection is about.

Four figures are needed for it: the condensate load in kilogrammes per hour, the differential pressure across the trap at the least favourable operating point, the back pressure from the condensate system, and the operating mode of the consumer – constant or modulating. With those four values in hand, the correct design type follows in most cases without discussion.

The five designs and how they work

The condensate technology programme of Ing. Wilhelm Friedrich Gesellschaft m. b. H. covers five principles. They differ in how they detect that condensate is present:

• Float traps detect the level mechanically. They discharge continuously and immediately, without banking up condensate, and work independently of pressure and load fluctuations. Combined with a thermostatic air vent they are the most versatile design.
• Thermodynamic traps use the pressure difference that flash steam generates at a disc. They are robust, small and insensitive to frost and water hammer – but they operate cyclically and require a minimum differential pressure.
• Orifice traps have no moving part. A calibrated orifice passes condensate while steam throttles itself through its lower density. They are extremely wear-resistant but call for a largely constant condensate load.
• Bimetallic traps measure temperature. They deliberately bank up condensate until it has cooled below steam temperature, and thereby make use of part of its sensible heat. Robust, adjustable independently of pressure, well suited to trace heating.
• Balanced pressure capsule traps are also temperature-controlled, but use a filled diaphragm capsule that reacts faster and closer to the saturation line. They are compact, vent very well and suit small to medium loads.

The programme is completed by dryers and fine filters, automatic air vents, condensate lifters and condensate expansion joints – components that tend to be forgotten at the planning stage and painfully missed in operation.

Which design belongs where

Assigning by duty gets you there faster in practice than comparing technical data:

• Heat exchangers with modulating control – float trap with air vent. Anything else banks up condensate.
• Steam main drainage, manifolds, headers – thermodynamic where the differential pressure is sufficient, otherwise float.
• Trace heating and heated lines – bimetallic. The deliberate condensate backup is an advantage here because it puts the sensible heat to use.
• Small consumers, heating coils, sterilisers – balanced pressure capsule. Compact, good venting, fast response.
• Steady base load around the clock – orifice. No moving part, no wear, but only with a stable load.

This list does not replace a proper calculation, but it rules out most wrong choices before any calculation begins.

The special case: modulating heat exchangers

A heat exchanger whose steam supply is modulated by a control valve moves, at part load, into the range where the steam pressure in the shell falls below the back pressure of the condensate system. The trap can then no longer discharge even though it is working perfectly – the pressure gradient is simply missing. Condensate backs up, the effective heat transfer area shrinks, the control system fights the effect, and the whole thing starts to hunt. The literature calls this stall; on site it shows up as a fluctuating flow temperature and as hammering in the exchanger.

The remedy is not a different trap but a condensate lifter, or atmospheric flash followed by a pump. Anyone who only swaps the design type at this point has moved the problem rather than solved it. Anyone who designs the plant around the least favourable part-load point from the outset never has it.

Sizing: load, differential pressure, safety factor

The condensate load is calculated for two states: start-up and steady operation. On start-up, a multiple of the running load occurs, because the entire mass of the apparatus and the pipework has to be brought up to temperature. Sizing for steady operation alone gives you a plant that needs an hour every morning before it runs.

The differential pressure is the pressure upstream of the trap minus the back pressure downstream – at the least favourable operating point, not at the design point. This is where the most common calculation error arises: the figure used is the boiler pressure, whereas what actually reaches the trap after the control valve, the pipework and the consumer is considerably less.

On the safety factor, moderation applies: two to three times the steady load is customary depending on the application. Considerably more is not additional protection but oversizing, which causes unnecessary steam loss on cyclic designs and unsettled operation on all of them.

Back pressure and condensate return

Condensate is treated, hot water – it belongs back in the boiler. Returning it creates back pressure, however, and that restricts each design to a different degree. Float traps tolerate a high proportion of back pressure; thermodynamic traps react sensitively and begin to cycle or stay open once the back pressure reaches roughly half the inlet pressure.

Flash steam adds to this. When hot condensate expands into a header, flash steam forms whose volume is a multiple of the condensate itself. If the header is sized for the condensate flow rather than the flash steam volume, the back pressure in service rises far above the calculated value – and the traps upstream suddenly stop behaving as intended. Where pressure and temperature are to be reduced deliberately, that belongs in a proper pressure reducing and desuperheating station, not in an improvised arrangement somewhere in the pipe run.

The most common mistakes in practice

• One trap for several consumers. If two units at different pressures are routed to a common trap, the one at higher pressure pushes into the other. The weaker consumer is no longer drained. Every drainage point gets its own trap.
• No strainer upstream. Scale, rust and weld spatter from installation block orifices and jam seats. A fine filter ahead of the trap is not an optional extra but part of the plant.
• No venting. Air in the steam space lowers the temperature at the same pressure and forms an insulating layer on the heat transfer surface. A trap without thermostatic venting, or without a separate air vent, costs output that nobody looks for in the energy balance.
• Wrong orientation and no fall. The inlet line belongs short and falling towards the trap. A rising inlet line creates a water pocket that undermines the function.
• Traps get installed and never looked at again. The most expensive mistake of all – see the next section.

Monitor rather than guess

A failed steam trap does not announce itself. It blows steam away quietly, and because the plant keeps running, nobody notices. In steam systems that have grown over the years without regular checks, the proportion of defective traps is typically in the double-digit percentage range – each one a continuous loss over some 8,000 operating hours a year.

Detecting it takes comparatively simple means: ultrasound reveals the flow noise of a trap that is blowing through, and a temperature measurement upstream and downstream reveals one that is blocked. Both belong to the instrumentation programme and can be permanently installed or carried out as a recurring inspection. For plants where nobody has the time for it, the in-house service department carries out the survey and the assessment.

The effort usually pays for itself within the first year. A trap that blows through continuously easily costs a four-figure sum per year depending on size and pressure rating – and you will not spot it unless you look.

Frequently asked questions

Which steam trap is the best?

That question has no answer, and anyone who answers it is selling something. The float trap is the most versatile and fits most positions; the thermodynamic trap is hard to beat on outdoor drainage points; the bimetallic trap is the right choice for trace heating. The design follows from the duty, not the other way round.

How often should steam traps be checked?

Annually in plants with a high number of operating hours, more frequently on critical processes. What matters is less the interval than the fact that checking happens at all – and that the results are recorded, so that the development of a system can be read from them.

Can an oversized trap do harm?

Yes. On cyclic designs, oversizing leads to frequent switching and therefore to wear and to steam loss on every cycle. On orifice traps, an oversized orifice simply means permanent steam passage. Bigger is not safer here, only more expensive.

What does water treatment have to do with it?

More than you might think. Condensate returns to the boiler; if it has been contaminated by a leak in a heat exchanger, the contamination reaches the boiler water. Conductivity monitoring in the condensate return detects this before it becomes expensive – the same instrumentation that also monitors blowdown and level.

What information is needed for a reliable quotation?

Condensate load in steady and start-up operation, pressure upstream of the trap, back pressure downstream, operating mode of the consumer and the installation situation. With those details the design type, nominal size and version can be specified unambiguously.

Conclusion

Steam trap selection comes down to four figures and one question: condensate load, differential pressure, back pressure, operating mode – and whether the point is run at a constant rate or modulated. From those five pieces of information the design type follows almost by itself. What counts afterwards is not the selection but the checking: a steam trap is the only component in a steam plant that can be defective for years without anyone noticing.

Ing. Wilhelm Friedrich Gesellschaft m. b. H. supplies condensate technology and the associated measurement and monitoring equipment from the manufacturers it represents – among them RIFOX and IGEMA – exclusively for Austria, and has served South-Eastern Europe since 2019. The sales territory page will point you to the responsible contact.

Absperrklappe oder Absperrschieber – diese Frage steht am Anfang fast jeder Rohrleitungsplanung, sobald eine Leitung sicher zu- und aufgehen muss. Beide Armaturen erfüllen dieselbe Grundaufgabe, sie tun es aber auf grundsätzlich verschiedene Weise. Und die Unterschiede zeigen sich selten am Reißbrett, sondern im Betrieb: bei der Bauhöhe im engen Rohrkeller, bei der Leckrate nach der dritten Heizperiode, bei der Stellzeit einer Notabsperrung. Dieser Beitrag ordnet die beiden Bauarten entlang jener Kriterien, nach denen in der Praxis tatsächlich entschieden wird – und benennt die Fälle, in denen die naheliegende Wahl die falsche ist.

Absperrklappe oder Absperrschieber: die Entscheidung in zwei Sätzen

Große Nennweiten, moderate Drücke, wenig Einbauraum und ein überschaubares Budget sprechen für die Absperrklappe. Hohe Drücke, hohe Temperaturen, Dampf, unbedingte Dichtheit und der Wunsch nach einem freien, ungestörten Querschnitt sprechen für den Absperrschieber.

Diese Faustregel trägt in vielleicht sieben von zehn Fällen. Interessant sind die übrigen drei – und die entscheiden sich nicht an der Bauart, sondern an fünf konkreten Größen: Nennweite, Druckstufe, Betriebstemperatur, verfügbarer Einbauraum und geforderte Leckrate. Wer diese fünf Werte vor sich liegen hat, braucht die Faustregel nicht mehr.

Der konstruktive Unterschied: Scheibe im Strom, Keil quer zum Strom

Die Absperrklappe schwenkt eine Scheibe um 90 Grad um eine Welle. Die Scheibe bleibt dabei immer im Medium – auch in Offenstellung steht sie längs in der Strömung. Je nach Ausführung sitzt die Welle mittig (weichdichtend, zentrisch), einfach versetzt (exzentrisch) oder zweifach beziehungsweise vierfach versetzt. Mit jeder Exzentrizität hebt die Scheibe früher vom Sitz ab, der Sitz verschleißt weniger, und die Armatur verträgt höhere Temperaturen und Drücke. Vierfach exzentrische Klappen erreichen damit Einsatzbereiche, die man früher ausschließlich Schiebern zugetraut hätte.

Der Absperrschieber fährt einen Keil oder eine Platte senkrecht zur Strömungsrichtung in den Sitz. Offen gibt er den Querschnitt vollständig frei: kein Einbau im Strom, kein Strömungsschatten, keine Ablagerungsstelle. Gebräuchlich sind Keilflachschieber aus Grauguss für Wasseranwendungen, Hochdruckschieber für Kraftwerksleitungen und Ausführungen mit Bypass, die den Differenzdruck vor dem Öffnen abbauen.

Aus diesen beiden Prinzipien folgt praktisch alles Weitere.

Nennweite und Druckstufe: wo sich die Einsatzbereiche trennen

Die Bereiche, die die Ing. Wilhelm Friedrich Gesellschaft m. b. H. abdeckt, zeigen die Trennlinie deutlich:

• Absperrklappen: DN 65 bis DN 2500, PN 10 bis PN 160
• Absperrschieber: DN 50 bis DN 1000, PN 10 bis PN 630
• Absperrventile: DN 10 bis DN 200, PN 10 bis PN 630

Oberhalb von DN 1000 stellt sich die Frage nicht mehr: Dort ist die Klappe die einzige wirtschaftlich sinnvolle Bauart. Unterhalb von DN 50 stellt sie sich ebenso wenig – dort gehört ein Absperrventil hin. Oberhalb von PN 160 fällt die Klappe aus, und es bleiben Schieber oder Ventil.

Der eigentliche Entscheidungsraum liegt also im Überlappungsbereich zwischen DN 65 und DN 1000 bei PN 10 bis PN 160. Genau dort greifen die folgenden Kriterien.

Bauhöhe, Gewicht und Einbaulage

Hier entscheidet sich in der Praxis mehr, als die Datenblätter vermuten lassen. Eine Zwischenflanschklappe in Wafer-Ausführung wird zwischen zwei bestehende Flansche geklemmt. Sie ist kurz, leicht und braucht wenig Platz in Längsrichtung. Bei DN 400 liegt der Gewichtsunterschied zu einem gleichwertigen Schieber schnell im dreistelligen Kilogrammbereich – das betrifft nicht nur den Preis, sondern auch Rohrhalterungen, Kompensatoren und die Statik der gesamten Trasse.

Der Schieber braucht die Bauhöhe dafür nach oben. Die Spindel muss den vollen Hub des Keils aufnehmen, und der entspricht ungefähr der Nennweite. Ein DN 300-Schieber verlangt also rund 300 Millimeter freien Raum über der Armatur, zuzüglich Handrad oder Antrieb. In einem Rohrkeller mit 2,2 Metern lichter Höhe, unter einem Schachtdeckel oder in einem eng belegten Rohrbündel ist das oft der Punkt, an dem die Entscheidung fällt – unabhängig davon, welche Bauart technisch die elegantere wäre.

Zur Einbaulage: Klappen lassen sich grundsätzlich in jeder Lage einbauen. Bei feststoffbeladenen Medien empfiehlt sich eine waagrechte Welle, damit sich in der unteren Lagerstelle nichts absetzt. Schieber arbeiten am zuverlässigsten mit senkrecht stehender Spindel; liegend eingebaut belastet das Eigengewicht des Keils die Führung einseitig.

Und ein Punkt, der regelmäßig übersehen wird: Eine Klappenscheibe schwenkt beim Öffnen aus dem Gehäuse heraus in die Leitung. Sitzt unmittelbar dahinter ein Reduzierstück, eine Blende oder ein Rohrbogen mit kleinerem Innendurchmesser, schlägt die Scheibe an. Der Freiraum gehört vor der Bestellung geprüft, nicht bei der Montage.

Dichtheit, Sitzwerkstoff und Leckrate

Die weichdichtende Klappe mit Manschette aus EPDM, NBR oder PTFE ist blasendicht in beide Richtungen und erreicht die höchste Dichtheitsklasse. Sie ist damit dichter als der typische metallisch dichtende Schieber – ein Ergebnis, das viele überrascht. Der Preis dafür ist die Temperaturgrenze des Elastomers: EPDM endet je nach Qualität bei etwa 130 Grad Celsius, NBR früher. Wer eine weichdichtende Klappe in eine Dampfleitung setzt, zerstört die Manschette, und zwar nicht nach Jahren, sondern nach Stunden.

Oberhalb dieser Grenze bleiben zwei Wege: die metallisch dichtende exzentrische Klappe oder der Schieber. Die exzentrische Klappe hält Temperatur und Druck, erreicht aber je nach Ausführung nicht dieselbe absolute Dichtheit wie ein Weichsitz. Der Schieber mit metallischen Sitzflächen ist die klassische Wahl für Dampf, Heißwasser und Kraftwerksanwendungen – er verträgt die Temperatur, und seine Abdichtung nach außen erfolgt über Stopfbuchse oder Faltenbalg.

Zwei praktische Hinweise dazu: Metallische Sitzflächen verschleißen, wenn sie unter Differenzdruck bewegt werden. Bei großen Schiebern ist deshalb ein Bypass sinnvoll, der den Druck vor dem Öffnen ausgleicht. Und bei feststoffbeladenen oder sedimentierenden Medien setzt sich der Keilraum eines Schiebers zu – die Armatur schließt dann nicht mehr vollständig. In solchen Medien ist die Klappe die robustere Bauart.

Druckverlust, Strömung und die Frage der Regelbarkeit

Der offene Schieber ist strömungstechnisch kaum von einem Rohrstück zu unterscheiden. Sein Widerstandsbeiwert ist der niedrigste aller Absperrarmaturen, und er ist molchbar. In langen Leitungen mit knapper Pumpenreserve ist das ein handfestes Argument.

Die Klappenscheibe bleibt dagegen im Strom und erzeugt einen höheren Druckverlust. Bei kleinen Nennweiten fällt das ins Gewicht, bei DN 600 aufwärts ist der Unterschied im Verhältnis zur Leitungslänge meist unerheblich. Wer knapp auslegt, sollte den Beiwert der konkreten Bauform in die Rechnung nehmen, statt mit einem Pauschalwert zu arbeiten.

Wichtiger als beide Punkte ist eine Warnung: Weder Absperrklappe noch Absperrschieber sind Regelarmaturen. Beide sind für zwei Stellungen gemacht – auf und zu. In Teilhubstellung entstehen an der Klappenscheibe und an der Keilkante hohe örtliche Geschwindigkeiten, Kavitation und Erosion. Die Folge sind ausgewaschene Sitzflächen und eine Armatur, die nach einer Saison nicht mehr dicht schließt. Wo tatsächlich geregelt werden muss, gehört ein Regelventil mit passender Kennlinie und ausgelegtem Kvs-Wert in die Leitung – die Absperrarmatur bleibt daneben als Absperrung stehen.

Antrieb, Stellzeit und Instandhaltung

Eine Klappe braucht 90 Grad Schwenkbewegung. Das erledigt ein kompakter Schwenkantrieb in wenigen Sekunden, und eine Federrückstellung für die sichere Stellung ist konstruktiv einfach zu lösen. Für Notabsperrungen und Fail-Safe-Funktionen ist das der entscheidende Vorteil. Angetrieben wird elektrisch, pneumatisch oder hydraulisch, je nach vorhandener Hilfsenergie und geforderter Stellzeit.

Der Schieber braucht viele Spindelumdrehungen. Er fährt langsam, verlangt bei großen Nennweiten ein Getriebe oder einen kräftigen Elektroantrieb und ist für schnelle Not-Aus-Funktionen die schlechtere Wahl. Diese Langsamkeit hat allerdings eine gute Seite: In langen Leitungen mit großen Wassersäulen verhindert sie Druckstöße. Eine große Klappe, die in drei Sekunden zufährt, kann eine Leitung schwerer beschädigen als jeder Betriebsfehler.

Bei der Instandhaltung unterscheiden sich die Bauarten ebenfalls. An der weichdichtenden Klappe ist die Manschette das Verschleißteil; sie lässt sich bei vielen Bauformen tauschen, ohne die Armatur zu ersetzen. Am Schieber sind es Stopfbuchspackung und Sitzflächen. Die Packung wird nachgezogen oder erneuert, ausgewaschene Sitzflächen bedeuten dagegen in der Regel den Tausch. Wer beides plant, sollte die Ersatzteillage und die Zugänglichkeit der Armatur schon in der Planung berücksichtigen – die eigene Serviceabteilung der Ing. Wilhelm Friedrich Gesellschaft m. b. H. besteht seit 2021 genau für diese Arbeiten.

Werkstoff nach Temperatur, nicht nach Druck

Ein wiederkehrender Fehler in Anfragen: Der Gehäusewerkstoff wird nach der Druckstufe gewählt und die Temperatur nachgereicht. Das geht selten gut. EN-GJL-250 als Grauguss ist für Wasseranwendungen im moderaten Temperaturbereich richtig und wirtschaftlich. P250GH und GP240GH+N decken den klassischen Stahlbereich ab. Sobald jedoch warmfeste Eigenschaften gefragt sind – Dampf, Heißwasser, Kraftwerksleitungen –, führt der Weg zu 13CrMo44 oder G17CrMo5-5. Edelstahl kommt dort ins Spiel, wo das Medium und nicht die Temperatur den Ausschlag gibt.

Die Druckstufe folgt daraus, sie geht ihm nicht voraus: Der zulässige Betriebsdruck einer Armatur sinkt mit steigender Temperatur. Eine mit PN 40 beschriftete Armatur hält bei 400 Grad Celsius deutlich weniger als 40 bar. Wer nur auf die Zahl am Typenschild schaut, legt zu knapp aus.

Drei Fehlgriffe, die im Betrieb teuer werden

• Die Absperrarmatur als Regelorgan. Der häufigste und teuerste Fehler. Eine dauerhaft halb offene Klappe ist nach einer Saison undicht. Regeln gehört ins Regelventil.
• Weichsitz über der Temperaturgrenze. Eine EPDM-Manschette in einer Dampf- oder Heißwasserleitung ist kein Grenzfall, sondern ein sofortiger Ausfall.
• Der Schieber ohne Platz nach oben. Die Nennweite ist geprüft, die Druckstufe stimmt – und auf der Baustelle fehlen 30 Zentimeter für den Spindelhub. Ein Fehler, der erst bei der Montage sichtbar wird und dann teuer ist.

Häufige Fragen

Kann eine Absperrklappe einen Absperrschieber eins zu eins ersetzen?

In vielen Wasser- und Prozessanwendungen ja, sofern Temperatur und Druckstufe passen und hinter der Armatur genug Freiraum für die schwenkende Scheibe bleibt. In Dampfleitungen, bei hohen Druckstufen über PN 160 und dort, wo ein vollständig freier Querschnitt gefordert ist, ist der Tausch keine gleichwertige Lösung. Die Einbaulänge unterscheidet sich zudem – ein Anpassstück ist meist nötig.

Welche Armatur ist für Dampf die richtige?

Metallisch dichtend, warmfester Werkstoff, keine Elastomere im Sitz. Das führt zum Absperrschieber oder zum Absperrventil, bei entsprechender Ausführung auch zur mehrfach exzentrischen Absperrklappe. Entscheidend sind Betriebstemperatur, Druckstufe und die Frage, ob die Armatur häufig oder selten betätigt wird.

Ab welcher Nennweite lohnt sich die Klappe?

Wirtschaftlich meist ab DN 200, deutlich ab DN 400 – dort schlägt der Gewichts- und Platzvorteil voll durch. Unterhalb von DN 100 ist der Unterschied gering, und andere Kriterien geben den Ausschlag.

Und der Kugelhahn?

Der Kugelhahn ist die dritte Bauart im Bunde: schnelle Viertelumdrehung wie die Klappe, freier Querschnitt wie der Schieber, dazu sehr gute Dichtheit. Seine Grenzen liegen bei großen Nennweiten in Gewicht und Preis. Im Bereich bis etwa DN 200 ist er häufig die beste Wahl, darüber verschiebt sich das Bild zur Klappe.

Wie kommt man zur belastbaren Auslegung?

Mit fünf Angaben lässt sich die Bauart in der Regel eindeutig bestimmen: Medium, Betriebstemperatur, Betriebsdruck, Nennweite und geforderte Leckrate. Dazu die Einbausituation und die Frage, ob die Armatur im Notfall schnell schließen muss. Mit diesen Angaben lässt sich eine Empfehlung geben, die auch in der Ausschreibung standhält.

Fazit

Absperrklappe oder Absperrschieber – die Frage lässt sich nicht generell beantworten, aber sehr wohl konkret. Die Klappe gewinnt bei großen Nennweiten, engem Einbauraum, schnellen Stellzeiten und dort, wo eine weichdichtende Ausführung die Temperatur verträgt. Der Schieber gewinnt bei hohen Drücken und Temperaturen, bei Dampf, bei gefordertem freien Querschnitt und in langen Leitungen, in denen ein schnelles Schließen gefährlich wäre. Beide verlieren, sobald man sie zum Regeln missbraucht.

Die Ing. Wilhelm Friedrich Gesellschaft m. b. H. vertritt seit 1983 Fabrikate wie RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA und Knippenburg exklusiv für Österreich und beliefert seit 2019 auch Südosteuropa. Wenn Sie Ihre fünf Auslegungsgrößen beisammen haben, finden Sie im Vertriebsgebiet den zuständigen Ansprechpartner.

Butterfly Valve or Gate Valve: Which Shut-off Valve for Which Duty

Butterfly valve or gate valve – the question comes up at the start of almost every piping layout as soon as a line has to be shut off reliably. Both valve types perform the same basic duty, but they do it in fundamentally different ways. The differences rarely show up on the drawing board; they show up in operation: in the headroom of a cramped pipe basement, in the leakage rate after the third heating season, in the closing time of an emergency shut-off. The sections below sort the two designs along the criteria that actually decide the matter in practice.

The decision in two sentences

Large nominal sizes, moderate pressures, limited installation space and a tight budget favour the butterfly valve. High pressures, high temperatures, steam service, absolute tightness and the need for a fully unobstructed bore favour the gate valve.

That rule of thumb holds in perhaps seven cases out of ten. The remaining three are the interesting ones, and they are not decided by design type but by five concrete figures: nominal size, pressure rating, operating temperature, available installation space and the required leakage rate. Anyone who has those five values in front of them no longer needs the rule of thumb.

The design difference: disc in the flow, wedge across the flow

A butterfly valve swings a disc through 90 degrees around a shaft. The disc always remains in the medium – even in the open position it stands lengthwise in the flow. Depending on the design, the shaft sits centrally (resilient-seated, concentric), singly offset (eccentric), or doubly or quadruply offset. With each additional offset the disc lifts off its seat earlier, the seat wears less, and the valve tolerates higher temperatures and pressures. Quadruple-offset butterfly valves therefore reach service conditions that were once considered gate valve territory only.

A gate valve drives a wedge or a plate perpendicular to the direction of flow into its seat. When open, it clears the bore completely: nothing inside the flow, no flow shadow, no place for deposits to settle. Common designs are flat wedge gate valves in grey cast iron for water service, high-pressure gate valves for power plant lines, and versions with a bypass that equalises the differential pressure before opening.

Practically everything that follows is a consequence of these two principles.

Nominal size and pressure rating: where the fields of application part

The ranges supplied by Ing. Wilhelm Friedrich Gesellschaft m. b. H. show the dividing line clearly:

• Butterfly valves: DN 65 to DN 2500, PN 10 to PN 160
• Gate valves: DN 50 to DN 1000, PN 10 to PN 630
• Globe valves: DN 10 to DN 200, PN 10 to PN 630

Above DN 1000 the question no longer arises: the butterfly valve is the only economically sensible design there. Below DN 50 it does not arise either – that is globe valve territory. Above PN 160 the butterfly valve drops out, leaving the gate valve or the globe valve.

The actual decision space therefore lies in the overlap between DN 65 and DN 1000 at PN 10 to PN 160. That is exactly where the following criteria apply.

Face-to-face length, weight and installation position

More is decided here in practice than the data sheets suggest. A wafer-type butterfly valve is clamped between two existing flanges. It is short, light and needs little space in the axial direction. At DN 400 the weight difference compared with an equivalent gate valve quickly reaches three figures in kilogrammes – which affects not only the price but also pipe supports, expansion joints and the structural design of the whole run.

The gate valve needs its space upwards instead. The stem has to accommodate the full travel of the wedge, and that corresponds roughly to the nominal size. A DN 300 gate valve therefore calls for around 300 millimetres of clear space above the valve, plus handwheel or actuator. In a pipe basement with 2.2 metres of clear height, under a manhole cover or in a densely packed pipe rack, that is often the point at which the decision is made – regardless of which design would be the more elegant one technically.

On installation position: butterfly valves can in principle be installed in any orientation. With solids-laden media a horizontal shaft is advisable so that nothing settles in the lower bearing. Gate valves work most reliably with the stem vertical; installed horizontally, the dead weight of the wedge loads the guide on one side.

And one point that is regularly overlooked: when opening, a butterfly disc swings out of the body and into the pipe. If a reducer, an orifice plate or an elbow with a smaller inside diameter sits immediately downstream, the disc will strike it. That clearance belongs in the check before ordering, not on the day of installation.

Tightness, seat material and leakage rate

A resilient-seated butterfly valve with an EPDM, NBR or PTFE liner is bubble-tight in both directions and reaches the highest tightness class. It is therefore tighter than a typical metal-seated gate valve – a result that surprises many. The price for it is the temperature limit of the elastomer: EPDM ends at roughly 130 degrees Celsius depending on grade, NBR earlier. Fitting a resilient-seated butterfly valve into a steam line destroys the liner, and not after years but after hours.

Above that limit two routes remain: the metal-seated eccentric butterfly valve or the gate valve. The eccentric butterfly valve withstands temperature and pressure but, depending on the design, does not reach the same absolute tightness as a soft seat. The gate valve with metal seating faces is the classic choice for steam, hot water and power plant service – it tolerates the temperature, and it seals to atmosphere through a stuffing box or a bellows seal.

Two practical notes: metal seating faces wear when they are moved under differential pressure. On large gate valves a bypass that equalises the pressure before opening is therefore worthwhile. And with solids-laden or settling media the wedge cavity of a gate valve fills up – the valve then no longer closes completely. In such media the butterfly valve is the more robust design.

Pressure loss, flow and the question of control

An open gate valve is barely distinguishable from a piece of pipe in flow terms. Its resistance coefficient is the lowest of all shut-off valves, and it can be pigged. In long lines with little pump reserve that is a solid argument.

The butterfly disc, by contrast, stays in the flow and produces a higher pressure loss. At small nominal sizes that matters; from DN 600 upwards the difference is usually negligible in relation to the length of the line. Anyone designing close to the limit should use the coefficient of the specific design rather than a blanket figure.

More important than either point is a warning: neither the butterfly valve nor the gate valve is a control valve. Both are made for two positions – open and closed. In a partly open position, high local velocities, cavitation and erosion occur at the disc and at the wedge edge. The result is washed-out seating faces and a valve that no longer closes tightly after a single season. Where control is genuinely required, a control valve with a suitable characteristic and a properly sized Kvs value belongs in the line – with the shut-off valve remaining alongside it as the isolating device.

Actuation, operating time and maintenance

A butterfly valve needs a 90 degree swing. A compact quarter-turn actuator handles that in seconds, and a spring return for the safe position is straightforward to engineer. For emergency shut-off and fail-safe duties that is the decisive advantage. Actuation is electric, pneumatic or hydraulic, depending on the auxiliary power available and the operating time required.

A gate valve needs many stem turns. It travels slowly, calls for a gearbox or a powerful electric actuator at large nominal sizes, and is the poorer choice for fast emergency functions. That slowness does have an upside, however: in long lines with large water columns it prevents pressure surges. A large butterfly valve that closes in three seconds can do more damage to a line than any operating error.

Maintenance differs as well. On a resilient-seated butterfly valve the liner is the wear part, and on many designs it can be replaced without replacing the valve. On a gate valve it is the stuffing box packing and the seating faces. The packing is retightened or renewed; washed-out seating faces usually mean replacement. Anyone planning for either should consider spare parts availability and access to the valve at the design stage – the in-house service department of Ing. Wilhelm Friedrich Gesellschaft m. b. H. has existed since 2021 for exactly this work.

Material by temperature, not by pressure

A recurring error in enquiries: the body material is selected by pressure rating and the temperature is supplied afterwards. That rarely ends well. EN-GJL-250 grey cast iron is correct and economical for water service in a moderate temperature range. P250GH and GP240GH+N cover the classic steel range. As soon as creep-resistant properties are called for, however – steam, hot water, power plant lines – the route leads to 13CrMo44 or G17CrMo5-5. Stainless steel comes into play where the medium rather than the temperature is the deciding factor.

The pressure rating follows from this; it does not precede it. The permissible operating pressure of a valve falls as temperature rises. A valve marked PN 40 withstands considerably less than 40 bar at 400 degrees Celsius. Anyone who looks only at the figure on the nameplate designs too close to the limit.

Three mistakes that become expensive in service

• Using a shut-off valve for control. The most common and most expensive error. A butterfly valve left permanently half open leaks after one season. Control belongs in a control valve.
• A soft seat above its temperature limit. An EPDM liner in a steam or hot water line is not a borderline case but an immediate failure.
• A gate valve without headroom. The nominal size has been checked, the pressure rating is right – and on site 30 centimetres are missing for the stem travel. An error that only becomes visible during installation, and an expensive one at that point.

Frequently asked questions

Can a butterfly valve replace a gate valve one for one?

In many water and process applications yes, provided temperature and pressure rating are suitable and enough clearance remains downstream for the swinging disc. In steam lines, at pressure ratings above PN 160 and wherever a fully unobstructed bore is required, the swap is not an equivalent solution. The face-to-face length also differs – an adaptor spool is usually necessary.

Which valve is the right one for steam?

Metal-seated, creep-resistant material, no elastomers in the seat. That leads to the gate valve or the globe valve, and with a suitable design also to the multiple-offset butterfly valve. The deciding factors are operating temperature, pressure rating and whether the valve is operated frequently or rarely.

From which nominal size is a butterfly valve worthwhile?

Economically from about DN 200, and clearly from DN 400 – that is where the weight and space advantage takes full effect. Below DN 100 the difference is small and other criteria decide.

What about ball valves?

The ball valve is the third design in the group: a fast quarter turn like the butterfly valve, a full bore like the gate valve, and very good tightness on top. Its limits lie in weight and price at large nominal sizes. Up to roughly DN 200 it is often the best choice; above that the picture shifts towards the butterfly valve.

How do you arrive at a reliable selection?

Five pieces of information are usually enough to determine the design type unambiguously: medium, operating temperature, operating pressure, nominal size and required leakage rate. Add the installation situation and the question of whether the valve has to close quickly in an emergency. With those details a recommendation can be made that will also stand up in a tender.

Conclusion

Butterfly valve or gate valve – the question cannot be answered in general terms, but it can be answered very precisely in a specific case. The butterfly valve wins at large nominal sizes, in tight installation spaces, where fast operating times are needed and wherever a resilient-seated design tolerates the temperature. The gate valve wins at high pressures and temperatures, in steam service, where a fully unobstructed bore is required, and in long lines where fast closing would be dangerous. Both lose the moment they are misused for control duty.

Since 1983 Ing. Wilhelm Friedrich Gesellschaft m. b. H. has represented manufacturers such as RTK Regeltechnik, HORA Holter Regelarmaturen, PERSTA Stahlarmaturen, RIFOX, IGEMA and Knippenburg exclusively for Austria, and has supplied South-Eastern Europe since 2019. Once you have your five design figures together, the sales territory page will point you to the responsible contact.
